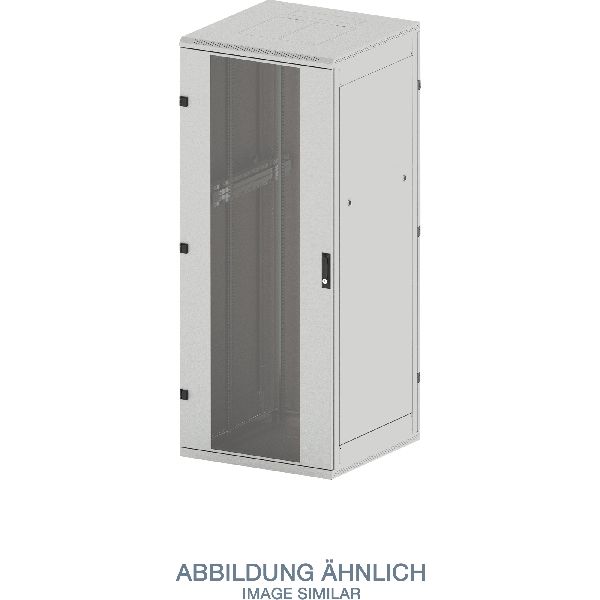

Triton RTA-42-A66-CAX-A1 19" Netzwerkschrank 42HE, 600x600mm, Glastür, grau 01842

Geschweißter Rahmen mit abnehmbaren Seiten- und Rückwänden, IP20, Tragkraft 1200 / 1500 kg

Beschreibung, Verwendungszweck

• 19"-Standverteiler mit Schutzgrad IP20
• Bestandteil des Verteilers sind 4 verstellbare vertikale Rasterschienen für die Montage der Komponenten (6 in Verteilern, die tiefer als 800mm sind)
• Verteilerkonstruktion:
  • geschweißter Stahlrahmen mit abnehmbaren Wänden
  • Ein- bzw. Zweiflügeltüren in den Ausführungen als Vollblech-, perforierte (80% und 86% Luftdurchlass) oder Glastür mit 4mm starkem Sicherheitsglas. Sie können vorn oder hinten am Verteiler montiert werden
  • Vorbereitung für die Montage von vertikalen Kabelführungspanels und Steckdosenleisten, einschließlich Befestigungen, am Rahmen
  • Vorbereitung für eine einfache Anreihung von Schränken
  • Die A5- und A7- Ausführungen haben auch in den Ständern verblendete Kabeleinführungen für eine einfache Kabelführung zwischen den Verteilern
• Die zulässige Belastbarkeit der einzelnen Türen beträgt max. 20kg
• Diese Schränke sind für den Einbau von Daten- und Telekommunikationsanlagen und ihrer Verteilersysteme bestimmt
• Der Verteilerrahmen sowie alle abnehmbaren Teile (Seiten- und Rückwände, Türen, etc.) sind mit Erdungskabeln verbunden, die während der gesamten Nutzungsdauer des Schrankes ordnungsgemäß befestigt und eingesteckt sein müssen
• Im Boden des Verteilers befindet sich eine M8-Schraube als Haupterdungspunkt
• Kabeleinführungen mit herausbrechbaren Abdeckungen befinden sich oben und unten

Betriebsbedingungen

• Einsatzbedingungen:
  • Büroräume
  • Der Verteiler ist nicht für einen Außeneinsatz oder unter Bedingungen bestimmt, die einen negativen Einfluss auf seine Funktion und die der installierten Komponenten haben können (z.B. Umgebung mit Explosionsgefahr oder feuchte und nasse Räume)
• Er ist zu schützen vor:
  • mechanischer Beschädigung
  • unsachgemäßer Behandlung
  • einer anderen als der für den Verteiler vorgesehenen Verwendung
• Unter einer falschen Behandlung versteht man insbesondere:
  • Überbelastung (Überschreitung der empfohlenen Maximallast)
  • Installation von Anlagen, die den Betrieb und die Funktionsweise des Verteilers bzw. der installierten Komponenten negativ beeinflussen können
  • Eingriffe in die Verteilerkonstruktion und sein Design

Montage des Verteilers

• Um die empfohlene Maximallast zu gewährleisten, muss die Last gleichmässig verteilt werden
• Der Verteiler ist auf einem ebenen Untergrund aufzustellen, eventuelle kleine Unebenheiten können mit den Nivellierfüßen ausgeglichen werden, die Bestandteil des Beipacks sind
• Für den Fall, dass Kabel durch eine der Öffnungen eingeführt werden, können diese mit der Bürstenleiste gegen Staub abgedichtet und mit dem Schutzrahmen versehen werden (beides Bestandteil des Beipacks)

Umweltschutz

• Alle Teile werden aus wiederverwertbaren Materialien gefertigt. Sie sind nach der Ausmusterung des Verteilers gemäß der geltenden Vorschriften zu entsorgen

Eigenschaften, Material und Abmessungen

• Gehärtetes Sicherheitsglas mit einer Stärke von 4 mm, Stahltiefziehblech
• Verstärkter Rahmen: Stahlblech 1,3 mm
• Vierpunkthalterung der Grundschiene: Stahlblech 2,5 mm
• Triton-Schwenkhebelgriffe: Durch den Austausch des Kunststoffmoduls (nicht im Beipack) kann zwischen einer klassischen und halbzylindrischen Schließung gewählt werden. Patent: PUV 2013-27443.
• Breitere Schrankecken: Die breiteren Schrankecken sind für die zusätzliche Montage von 19"-Steckdosenleisten vorgesehen, so dass kein Platz im Schrank dafür benötigt wird. Dank der durchdachten Befestigung werden ausziehbare Server auch in 600 mm breiten Verteilern nicht behindert. Außerdem verfügt die Version "A5" (am Ende des Schrankcodes) über herausbrechbare Öffnungen im Rahmen, durch welche Kabel zwischen nebeneinander stehenden Schränken gezogen werden können.
• Perforierte Stützen: Die Öffnungen über die gesamte Höhe der Stützen entsprechen den HE-Abständen der Vertikalen
• Laserbezeichnung der Vertikalen: Stahlblech 2 mm.
• M8-Haupterdungspunkt
• Steckscharniere: Die Standardtürscharniere können durch Steckscharniere ersetzt werden.
• Erdung: Alle abnehmbaren Teile sind gemäß der Anforderungen der entsprechenden Normen miteinander verbunden
• Herausbrechbare Blenden
• Einfassband: 1 m im Beipack.
• 800 mm breite Verteiler: 15 - 47 HE
• Flex frame: Das System ermöglicht bei einer Breite von 800 mm die Installation der verstellbaren Schienen im Abstand von 19", 21" und 23".

Erhöhung der Tragkraft von 1200 kg auf 1500 kg:Verstärkungselement für die vertikalen Rasterschienen: Das geschlossene 1,5 mm (aus 4 Teilen bestehende) starke Profil erhöht die Tragkraft des Verteilers auf bis zu 1500 kg. Empfohlenes Stabilisierungsset RAX-VR-Txx-Yx für 800 mm breite Verteiler. Dessen Montage stabilisiert den Verteiler und ermöglicht gleichzeitig eine vertikale Kabelführung.

Beipack:

• Seitenwandschlüssel 2x
• Türschlüssel 2x
• Käfigmutter M6 16x
• Bürstenleiste 1x
• Einfassband 1m
• Nivellierfüße 4x
• Mutter M10 4x

Zubehör:

Zuliefer-Nr.: 01842

Zoll-Nr.: 8538100090
Herkunftsland: Tschechien
