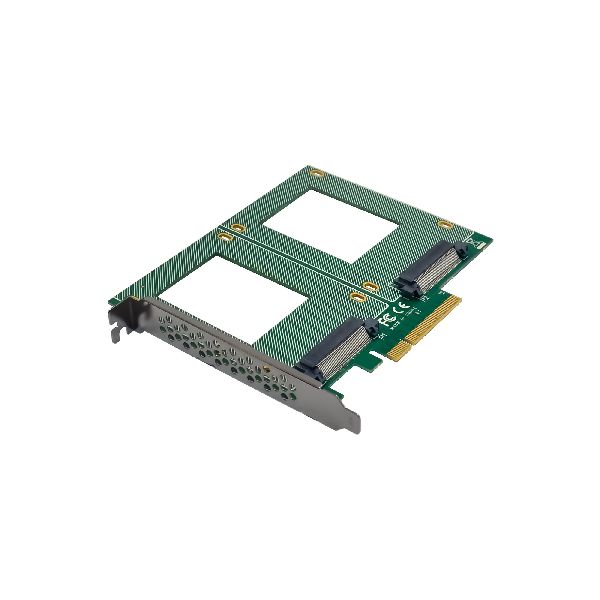

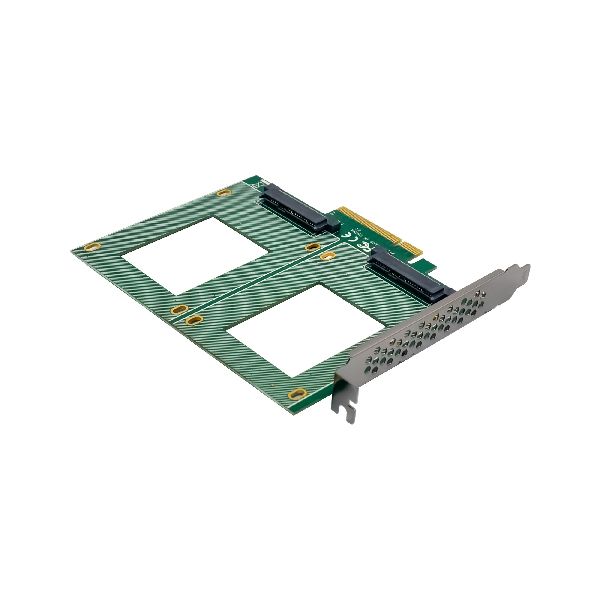

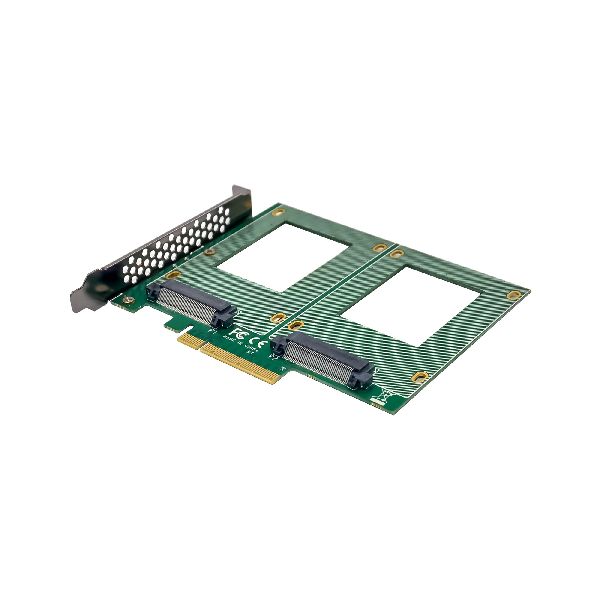

InLine® PCIe Karte zu 2x intern U.2 NVMe SFF-8639 – Bifurcation, PCIe x8, breit 76660P

• Unterstützt zwei 2,5-Zoll NVMe SSDs für maximale Leistung und Flexibilität
• PCIe 3.0 x8 Anbindung mit bis zu 64 Gb/s Bandbreite
• Automatische Lane-Erkennung (Bifurcation) für optimale Systemintegration
• LED-Indikatoren für einfache Fehlerdiagnose und Betriebsstatus
• Kein zusätzlicher Treiber erforderlich – native Unterstützung durch Windows und Linux

Die InLine® PCI Express Karte erweitert Ihr System um zwei interne U.2 NVMe SSD-Slots und ermöglicht den parallelen Betrieb von zwei SSDs mit voller PCIe-Bandbreite. Dank automatischer Lane-Erkennung erfolgt die Konfiguration für eine optimale Systemintegration.

Mit einer PCIe 3.0 x8 Schnittstelle bietet die Karte eine maximale Bandbreite von bis zu 64 Gb/s, wobei jeder U.2-Port eine Datenrate von bis zu 4 GB/s unterstützt. LED-Indikatoren für Lese- und Schreibaktivitäten erleichtern die Überwachung des Betriebsstatus.

Hinweis zu den Abmessungen:
Die Karte hat eine Länge von 236 mm und eine Breite von 87 mm. Bitte prüfen Sie, ob Ihr Gehäuse ausreichend Platz für den Einbau bietet und eine angemessene Belüftung sichergestellt ist.

Technische Daten:

• Bus Typ & PCIe: PCIe 3.0 (8 GT/s) x8-Lanes (bietet bis zu 64 Gb/s Bandbreite)
• Anschluss – Schnittstellen: 2 x SFF-8639 Anschlüsse (für den Einbau von 2,5-Zoll NVMe SSDs)
• Chipsatz: PI6C20400BLE
• Kompatible U.2 Geräte: Unterstützt 2,5-Zoll NVMe SSDs gemäß SFF-8639 Standard
• Datenrate: Jeder Port unterstützt Übertragungsraten von bis zu 4 GB/s
• Maße: 143 mm x 122 mm (PCIe Board)

Betriebsbedingungen:

• Betriebstemperatur: -40 °C bis +85 °C

Funktionen:

• Automatische Erkennung der Lane-Konfiguration beim Booten
• Onboard LED-Indikatoren (2x Read/Write Activity LEDs)
• Die U.2 SSDs beziehen ihre Stromversorgung direkt über den PCIe-Bus (3,3 V)
• Kein zusätzlicher Treiber erforderlich

Systemanforderungen: Hardware:

• PC mit einem freien PCIe 3.0 x8 (oder x16 Slot)
• Motherboard, das die PCIe Bifurcation unterstützt

BIOS/UEFI-Einstellungen für PCIe Bifurcation:

Damit beide U.2 NVMe SSDs gleichzeitig betrieben werden können, muss der verwendete PCIe-Slot im BIOS/UEFI oft auf Bifurcation-Modus eingestellt werden. Hierbei werden die verfügbaren PCIe-Lanes in mehrere Kanäle aufgeteilt (z.B. ein x8-Slot in zwei x4-Kanäle).

Die genaue Bezeichnung variiert je nach Mainboard-Hersteller und BIOS/UEFI-Version. Begriffe wie „PCIe Bifurcation“, „Lane Splitting“ oder „PCIe Slot Configuration“ können verwendet werden. Bitte konsultieren Sie Ihr Mainboard-Handbuch für die korrekte Einstellung und prüfen Sie anschließend, ob beide NVMe SSDs erkannt werden.

Betriebssystem-Unterstützung:

• Windows: 11, 10, 8, 7
• Windows Server: 2012 R2
• Linux: Native Unterstützung (Fedora, SUSE, Ubuntu, Red Hat)

Lieferumfang:

• 1 x InLine® PCI Express Karte zu 2x intern U.2 NVMe SFF-8639
• 1 x Handschraubendreher
• 8 x Schrauben
• 1 x Bedienungsanleitung (Deutsch/Englisch)
