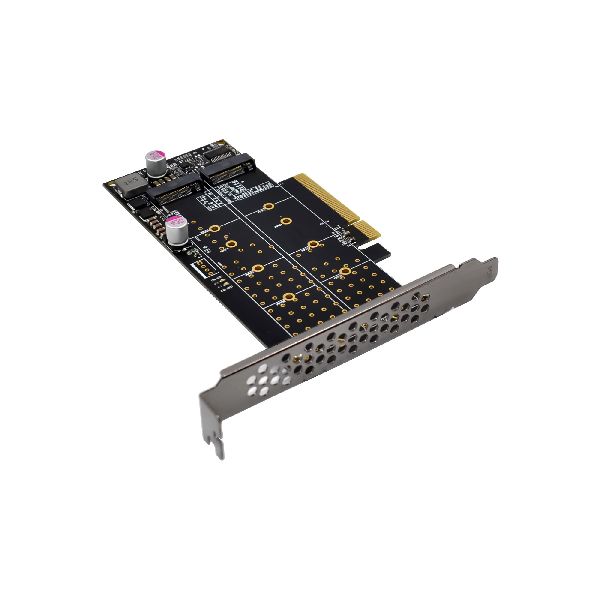

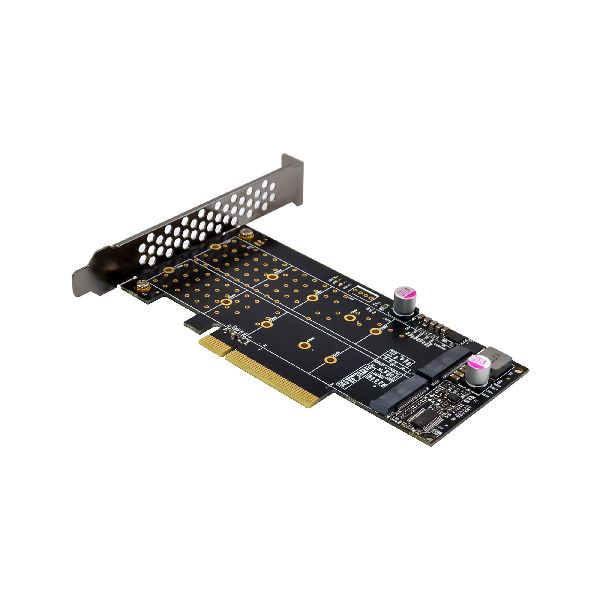

InLine® PCIe Karte zu 2x intern NVMe M.2 Key M – Bifurcation, PCIe x8 76660N

• Unterstützt zwei NVMe M.2 SSDs für maximale Leistung und Flexibilität
• PCIe 3.0 x8 Anbindung mit bis zu 64 Gb/s Bandbreite
• Hyper M.2 Technologie für automatische Lane-Konfiguration
• LED-Indikatoren für einfache Fehlerdiagnose und Betriebsstatus
• Kein zusätzlicher Treiber erforderlich – native Unterstützung durch Windows und Linux

Die InLine® PCI Express Karte erweitert Ihr System um zwei interne NVMe M.2 Slots und ermöglicht den parallelen Betrieb von zwei NVMe SSDs mit voller PCIe-Bandbreite. Dank Hyper M.2 Technologie erfolgt die automatische Erkennung der Lane-Konfiguration beim Booten für eine optimale Systemintegration.

Mit einer PCIe 3.0 x8 Schnittstelle bietet die Karte eine maximale Bandbreite von bis zu 64 Gb/s, wobei jeder M.2-Slot eine Datenrate von bis zu 4 GB/s unterstützt. LED-Indikatoren für Lese- und Schreibaktivitäten erleichtern die Überwachung des Betriebsstatus.

Technische Daten:

• Bus Typ & PCIe: PCIe 3.0 (8 GT/s) x8-Lanes (für bis zu 64 Gb/s Bandbreite)
• Anschluss – Schnittstellen: 2 x M.2 Key M Slots – für den Einbau von NVMe SSDs
• Chipsatz: PI6C20400BLE
• Kompatible M.2 Modulgrößen: Unterstützt 2230, 2242, 2260, 2280, 22110 SSDs
• Datenrate: Jeder Slot unterstützt Übertragungsraten von bis zu 4 GB/s
• Maße: 135 mm x 68 mm (PCIe Board)

Betriebsbedingungen:

• Betriebstemperatur: -40 °C bis +85 °C

Funktionen:

• Automatische Erkennung der Lane-Konfiguration beim Booten
• Onboard LED-Indikatoren (2 x Read/Write Activity LEDs)
• M.2 SSDs beziehen ihre Stromversorgung direkt über den PCIe-Bus
• Kein zusätzlicher Treiber erforderlich – native Unterstützung durch das Betriebssystem

Systemanforderungen Hardware:

• PC mit einem freien PCIe 3.0 x8 (oder x16 Slot)
• Motherboard, das die PCIe Bifurcation unterstützt

PCIe Bifurcation für optimale Nutzung der Karte:

Damit beide M.2 SSDs gleichzeitig betrieben werden können, muss der verwendete PCIe-Slot im BIOS/UEFI oft auf Bifurcation-Modus eingestellt werden. Hierbei werden die verfügbaren PCIe-Lanes in mehrere Kanäle aufgeteilt (z.B. ein x8-Slot in zwei x4-Kanäle). Die genaue Bezeichnung variiert je nach Mainboard-Hersteller und BIOS/UEFI-Version. Begriffe wie „PCIe Bifurcation“, „Lane Splitting“ oder „PCIe Slot Configuration“ können verwendet werden. Bitte konsultieren Sie Ihr Mainboard-Handbuch für die korrekte Einstellung und prüfen Sie anschließend, ob beide NVMe SSDs erkannt werden.

Betriebssystem-Unterstützung:

• Windows: 11, 10, 8, 7
• Windows Server: 2012 R2
• Linux: Native Unterstützung (Fedora, SUSE, Ubuntu, Red Hat) – kein zusätzlicher Treiber erforderlich

Lieferumfang:

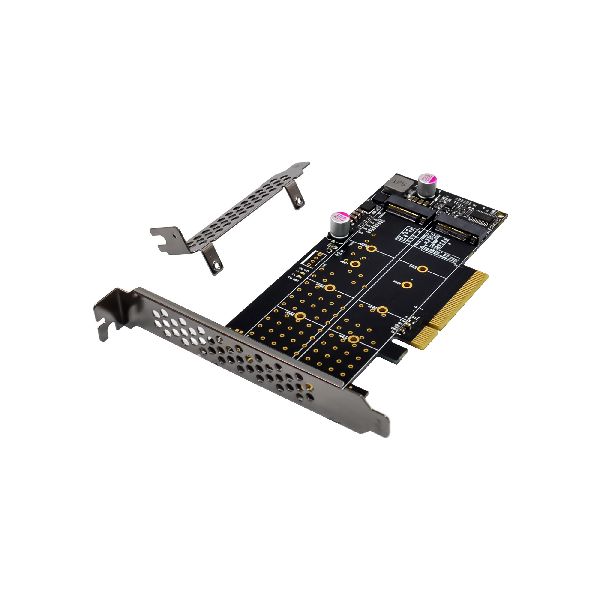

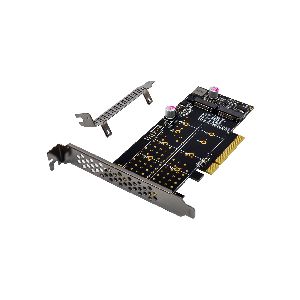

• 1 x InLine® PCI Express Karte zu 2x intern NVMe M.2
• 1 x Low-Profile Slotblech
• 1 x Handschraubendreher
• 4 x Schrauben
• 2 x Wärmeleitpads
• 1 x Bedienungsanleitung (Deutsch/Englisch)
