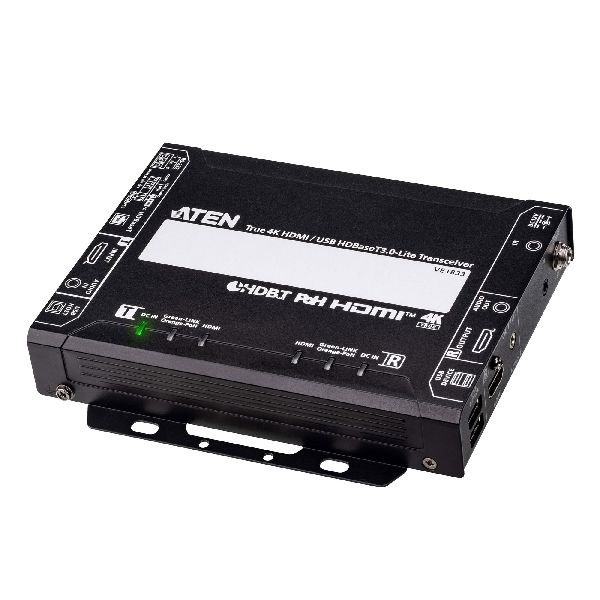

ATEN VE1833 Transceiver True 4K HDMI/USB HDBaseT3.0-Lite mit PoH (True 4K / 40m) 61665T

Der ATEN VE1833 True 4K HDMI/USB HDBaseT 3.0-Lite Transceiver mit PoH vereint Sender- und Empfängerfunktionen in einem kompakten Gerät, das sich über einen DIP-Schalter flexibel an unterschiedliche AV-Konfigurationen anpassen lässt. Dank der HDBaseT 3.0-Technologie überträgt der VE1833 unkomprimierte True 4K HDMI-Signale über Entfernungen von bis zu 40 m über ein einziges Cat 6a-Kabel (HDBaseT 3-zertifiziertes Cat 6a U/FTP / maßgeschneidertes HDBaseT-Kabel von ATEN) ohne Verluste.

Der VE1833 wurde für professionelle AV-Umgebungen entwickelt und unterstützt Auflösungen bis zu 4096 x 2160 bei 60 Hz (4:4:4) sowie fortschrittliche Videoformate wie HDR, HDR10+ und Dolby Vision sowie HDCP 2.2/2.3, 3D und Deep Color, wodurch eine hervorragende Videoqualität gewährleistet ist. Der VE1833 verfügt über bidirektionales PoH mit Stromredundanz, wodurch ein unterbrechungsfreier Betrieb für kritische Anwendungen gewährleistet ist.

Der VE1833 überträgt nicht nur HDMI-Videosignale, sondern auch unabhängige Stereo-Audiosignale, USB 2.0, IR und bidirektionale RS-232-Signale über ein einziges Cat 6a-Kabel. Er bietet außerdem HDMI-Audio-Embedding und -De-Embedding, sodass Audiosignale bei Bedarf einfach separat weitergeleitet werden können. Damit eignet er sich ideal für Setups mit externen Lautsprechern oder Audioprozessoren. Dieses All-in-One-Design vereinfacht komplexe Installationen und ermöglicht die nahtlose Integration mit Video Matrix Switches, Splittern und mehr.

Dank seiner vielseitigen Funktionen und flexiblen Einsatzmöglichkeiten ist der VE1833 eine ideale Lösung für Konferenzräume, Auditorien, Hörsäle, Museen, Ausstellungsräume und alle Umgebungen, in denen eine leistungsstarke AV-Übertragung mit vereinfachter Einrichtung erforderlich ist.

• Verlängert unkomprimierte True 4K HDMI-Signale bis zu 40 m über ein einziges Cat 6a-Kabel ohne Verluste
• Entspricht den HDBaseT 3.0-Standards – überträgt hochwertige Videosignale, IR-Signale im gesamten Bereich, bidirektionale RS-232-Signale, unabhängige Stereo-Audiosignale und USB 2.0-Signale über einen Kanal-Bypass
• Hervorragende Videoqualität – bis zu 4096 x 2160 bei 60 Hz (4:4:4); HDR, HDR+ und Dolby Vision werden unterstützt
• Unterstützt HDMI-Audio-Einbettungs-/Ausbettungsfunktionen
• Bidirektionales PoH mit Stromredundanz für kontinuierlichen Betrieb
• Flexibel einsetzbar – je nach AV-Lösung als Sender oder Empfänger konfigurierbar
• HDMI (3D, Deep Color, 4K/60 Hz); HDCP 2.2/2.3-kompatibel
• Unterstützt lokale HDMI-Ausgabe
• Entspricht dem USB 2.0-Standard für eine breite Kompatibilität mit USB-Peripheriegeräten
• LED-Anzeige des HDBaseT- und HDMI-Signalstatus für eine einfachere Erkennung
• Unterstützt extrem hohe Bildwiederholraten von bis zu 240 Hz für den angeschlossenen Bildschirm
• Firmware aktualisierbar
• Integrierter 8-kV-/15-kV-ESD-Schutz
• Plug-and-Play
• Rackmontierbar

Lieferumfang

• 1 x VE1833 True 4K HDMI / USB HDBaseT 3.0-Lite Transceiver mit PoH
• 1 x Netzteil und Netzkabel
• 1 x RS-232-Anschlussblock
• 1 x Bedienungsanleitung

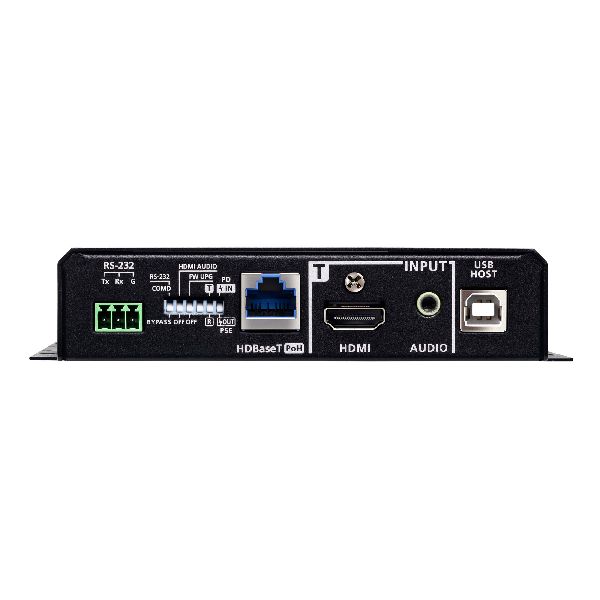

Videoeingang
Schnittstellen	1 x HDMI Typ A weiblich (schwarz)
Impedanz	100 Ohm
Max. Entfernung	5 m

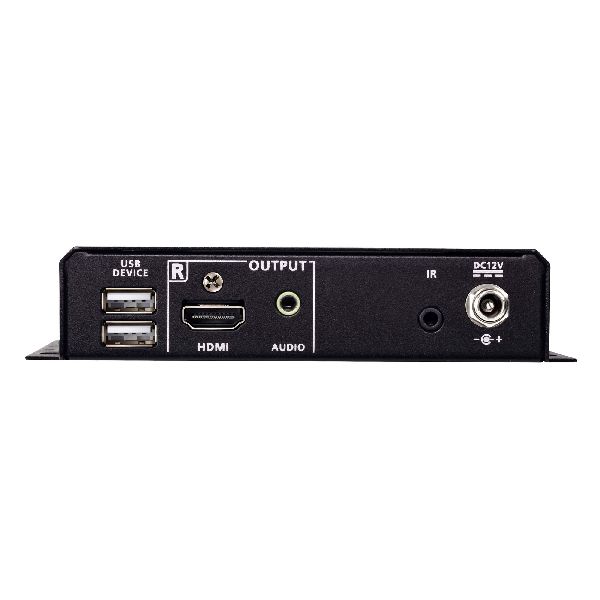

Videoausgang
Schnittstellen	1 x HDMI Typ A weiblich (schwarz)
Impedanz	100 Ohm
Max. Entfernung	5 m
Video
Max. Datenrate	18 Gbit/s (6 Gbit/s pro Lane)
Max. Pixeltakt	600 MHz
Konformität	HDMI (3D, Deep Color, 4K/60 Hz); 4K HDR HDCP2.2/2.3 kompatibel Steuerung von Unterhaltungselektronik (CEC)* *Die CEC-Signale werden nur vom Sender zum Empfänger weitergeleitet und unterstützen keine lokale Ausgabe.
Max. Auflösungen	4096 x 2160 @ 60Hz (4:4:4) 3840 x 2160 @ 60Hz (4:4:4)
Max. Auflösungen / Entfernung	Bis zu 4K x 2K bei 60 Hz (4:4:4) bei 40 m (HDBaseT3-zertifiziertes Cat 6a U/FTP-Kabel / maßgeschneidertes HDBaseT-Kabel von ATEN)
Audio
Eingang	1 x HDMI Typ A weiblich (schwarz) 1 x Stereo-Audio (Mini-Stereo-Buchse, grün)
Ausgang	1 x HDMI Typ A weiblich (schwarz) 1 x Stereo-Audio (Mini-Stereo-Buchse, grün)
Anschlüsse
Einheit zu Einheit	1 x RJ-45 weiblich (HDBaseT)
Stromversorgung	1 x DC-Buchse (schwarz) mit Verriegelung 1 x RJ-45-Buchse, PoH PD & PSE unterstützt
Steuerung
RS-232 Kanal	Anschluss: 1 x Anschlussblock, 3-polig Baudrate: 19200, Datenbits: 8, Stoppbits: 1, keine Paritäts- und Flusskontrolle
IR-Kanal	1 x Mini-Stereo-Buchse (bidirektional, schwarz) 30 K ~ 56 KHz Vollbereichsübertragung
USB-Kanal	1 x USB2.0 Type B Female (White, Host) 2 x USB2.0 Type A Female (White, Device) Transmission data bandwidth: Up to 300Mbps
Stromverbrauch	DC12V:6.01W:92BTU/h (Tx) DC12V:7.09W:118BTU/h (Rx) Hinweis: - Die Messung in Watt gibt die typische Leistungsaufnahme des Geräts ohne externe Belastung an. - Die Messung in BTU/h gibt die Leistungsaufnahme des Geräts an, wenn es voll belastet ist.
Schalter
Auswahl	1 x Schiebeschalter – T (Sender) / R (Empfänger) Auswahl
Modusauswahl	1 x Schiebeschalter – HDMI-Audio einbetten oder ausbetten, Auswahl ON/OFF 1 x Schiebeschalter – PoH PD oder PSE-Auswahl 1 x Schiebeschalter – RS232-Befehl oder Bypass-Modusauswahl
Firmware-Aktualisierung	1 x Schiebeschalter – EIN/AUS
LEDs
Stromversorgung	TX: 1 x Gleichstromversorgung (grün) und 1 x PoH-Stromversorgung (orange) RX: 1 x Gleichstromversorgung (grün) und 1 x PoH-Stromversorgung (orange) Anmerkung: Die TX- oder RX-LED leuchtet auf, um anzuzeigen, welche Funktion der VE1833 über Gleichstrom oder PoH eingestellt ist.
Verbindung	1 x TX Link-Status (Sender, gelb/grün) 1 x RX Link-Status (Empfänger, gelb/grün)
Videoausgang	1 x RX HDMI OUT-Status (Empfänger, orange)
Videoeingang	1 x Tx HDMI IN Status (Sender, orange)
Umgebung
Betriebstemperatur	0 - 40°C
Aufbewahrungstemperatur	-20 - 60°C
Feuchtigkeit	0 - 80% RH, Nicht kondensierend
Physikalische Eigenschaften
Gehäuse	Metall
Gewicht	0.64 kg ( 1.41 lb )
Abmessungen (L x B x H) mit Halterung	16.94 x 14.69 x 3.00 cm (6.67 x 5.78 x 1.18 in.)
Abmessungen (L x B x H) ohne Halterung	16.60 x 12.49 x 2.90 cm (6.54 x 4.92 x 1.14 in.)

Auflösung der Eingänge	4096 x 2160p 24 / 25 / 30 / 50 / 60 Hz	1280 x 800 @ 60 Hz
	4096 x 2160p 50 / 60 Hz 4:2:0	1080p 24 / 25 / 30 / 50 / 60 Hz
	3840 x 2160p 24 / 25 / 30 / 50 / 60 Hz	1080i  50 / 60 Hz
	3840 x 2160p 50 / 60 Hz 4:2:0	1024 x 768 @ 60 / 70 / 75 Hz
	2560 x 1440 @ 144 Hz	800 x 600 @ 56 / 60 / 72 / 75 Hz
	1920 x 1200 @ 60 Hz / 60 Hz (Reduzierte Ausblendung)	720p 50 / 60 Hz
	1920 x 1080 @ 60 / 120 / 144 / 240 Hz	720 x 400 @ 70 Hz
	1680 x 1050 @ 60 Hz	640 x 480 @ 60 / 67 / 72 / 75 Hz
	1600 x 1200 @ 60 Hz	640 x 480 @ 60 Hz (4:3)
	1440 x 900 @ 60 Hz	576p 50 Hz (4:3 / 16:9)
	1400 x 1050 @ 60 Hz	480p 60 Hz (4:3 / 16:9)
	1280 x 1024 @ 60 / 75 Hz

Zubehör:

Zuliefer-Nr.: 61665T

Zoll-Nr.: 8517620000
Herkunftsland: Taiwan
