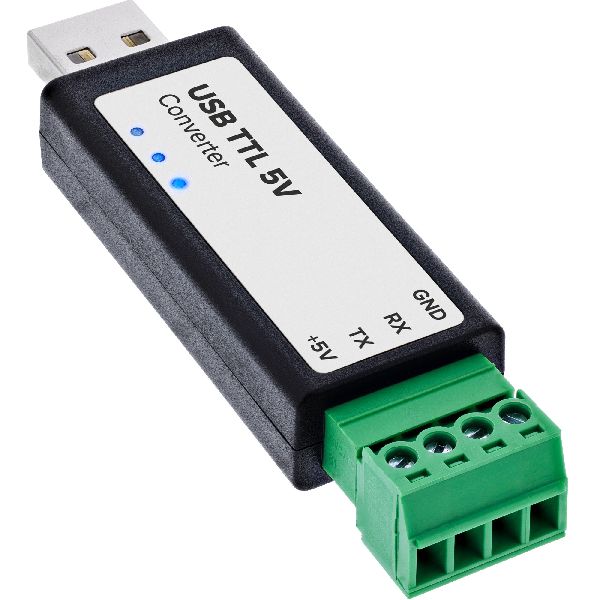

InLine® USB zu TTL 5V Konverter, FTDI FT232RNL, USB-A auf 4pol Schraubklemme 33307F

USB zu TTL 5 V Konverter für serielle UART-Kommunikation mit FTDI-Chipsatz

• Zuverlässige Datenübertragung: Der FTDI FT232RNL Chipsatz ermöglicht eine stabile USB zu TTL Kommunikation über einen virtuellen COM-Port. Ideal für Konfiguration, Diagnose und Entwicklung mit 5 V TTL/UART-Schnittstellen. Die feste Pegelanpassung sorgt für eine direkte Verbindung zu kompatiblen Geräten. Die integrierten Statusanzeigen für Betrieb, Senden und Empfangen erleichtern die Kontrolle der Datenkommunikation.

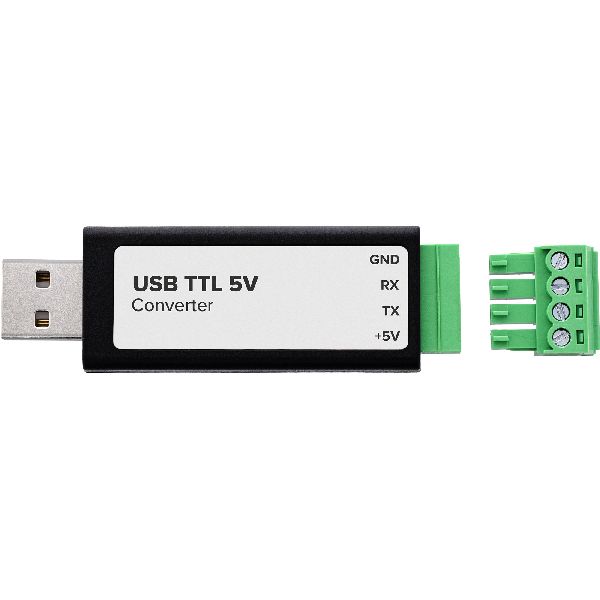

• Einfache Installation: Der USB zu TTL Konverter wird über USB-A angeschlossen und über eine 4-polige Schraubklemme mit GND, TXD, RXD und +5 V verbunden. Dadurch gelingt die Verdrahtung schnell und sicher. Eine zusätzliche Stromversorgung ist für den Konverter selbst nicht erforderlich und der Anschluss lässt sich unkompliziert in bestehende Systeme integrieren.
• Hohe Betriebssicherheit: USB-Schutz mit 200 mA PTC-Sicherung und ESD-Schutz sowie Schutzdioden an TXD- und RXD-Leitungen tragen zum Schutz angeschlossener Geräte bei. Die rückstellbare PTC-Sicherung am +5 V-Ausgang erhöht die Betriebssicherheit zusätzlich und unterstützt einen zuverlässigen Einsatz im täglichen Betrieb.
• Vielseitig einsetzbar: Unterstützt Baudraten von 300 b/s bis 3 Mbit/s und eignet sich für zahlreiche Anwendungen mit serieller TTL/UART-Kommunikation. Der Konverter kann für Konfiguration, Firmware-Updates, Diagnose, Fehlersuche und Datenübertragung mit kompatiblen Geräten verwendet werden und unterstützt Windows, Linux, macOS sowie Android.
• Praktische Spannungsversorgung: Der +5 V-Ausgang wird direkt über die USB-Versorgung bereitgestellt und kann kompatible Mikrocontroller oder Peripheriegeräte mit geringer Stromaufnahme versorgen. Dadurch reduziert sich der Verkabelungsaufwand und kleine Schaltungen lassen sich komfortabel über eine einzige USB-Verbindung betreiben.

Der InLine USB zu TTL 5 V Konverter verbindet Computer mit USB-A-Anschluss mit Geräten, die eine serielle TTL/UART-Schnittstelle verwenden. Der integrierte FTDI FT232RNL Chipsatz ermöglicht eine stabile Kommunikation über einen virtuellen COM-Port und unterstützt Baudraten von 300 b/s bis 3 Mbit/s.

• Produkttyp: USB zu TTL 5 V Konverter
• Chipsatz: FTDI FT232RNL
• Hostanschluss: USB-A
• Geräteanschluss: TTL/UART Schraubklemme
• Anschlussbelegung: GND, A, B, +5 V (Masse, TXD, RXD, Spannungsversorgung)
• TTL-Logikpegel: 5 V fest
• Baudrate: 300 b/s bis 3 Mbit/s
• A-Anschluss: TXD-Ausgang (Konverter ? Zielgerät)
• B-Anschluss: RXD-Eingang (Zielgerät ? Konverter)
• +5 V-Ausgang: USB-versorgter 5 V-Ausgang für Geräte mit geringer Stromaufnahme
• Maximale USB-Kabellänge: bis ca. 5 m
• USB-Schutz: 200 mA PTC-Sicherung, ESD-Schutz
• TTL-Schutz: Schutzdioden an TXD- und RXD-Leitungen
• +5 V-Schutz: rückstellbare PTC-Sicherung

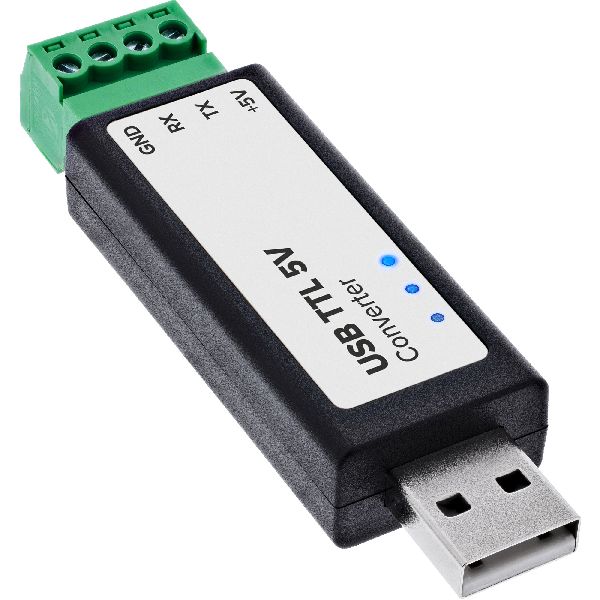

• Statusanzeigen: PWR, TXD, RXD (Betrieb, Senden, Empfangen)
• Unterstützte Betriebssysteme: Windows XP, Windows 7, Windows 8, Windows 8.1, Windows 10, Windows 11, Linux, macOS, Android
• Betriebstemperatur: -40 °C bis +85 °C
• Luftfeuchtigkeit: 5 % bis 95 % RH, nicht kondensierend
• Hinweis: Der +5 V-Ausgang wird direkt aus der USB-Versorgung bereitgestellt und eignet sich zur Versorgung von Mikrocontrollern oder Peripheriegeräten mit geringer Stromaufnahme.
