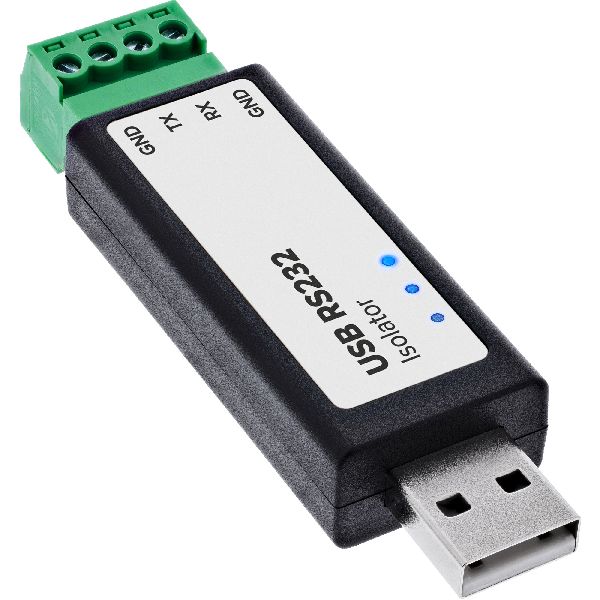

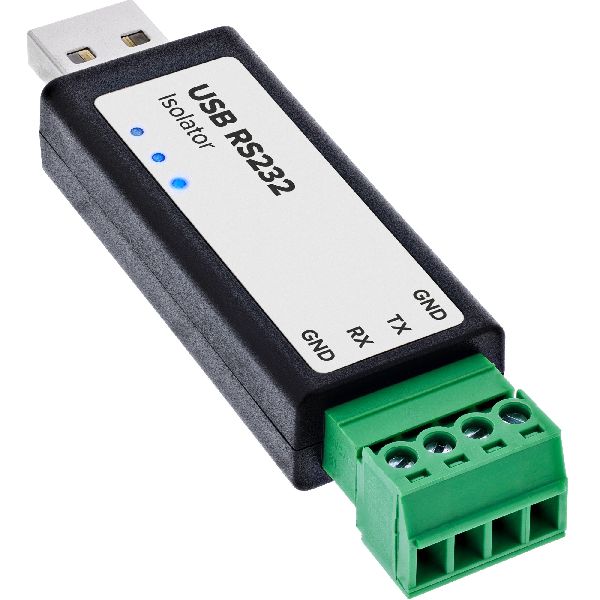

InLine® USB zu Seriell RS232 Konverter mit Isolator 33307B

Sichere RS232-Verbindungen durch galvanisch getrennte USB-Anbindung

• Zuverlässiger Schutz vor Störungen: Die galvanische Trennung bis 2,5 kV verhindert eine direkte elektrische Verbindung zwischen USB und RS232. Dadurch werden Potentialunterschiede, Masseschleifen und elektrische Störungen reduziert und die Betriebssicherheit erhöht.
• Einfache Verbindung zu RS232-Geräten: Der USB zu RS232 Konverter verbindet Computer mit USB-A-Anschluss über eine 4-polige Schraubklemme mit seriellen Geräten. Die Kommunikation erfolgt komfortabel über einen virtuellen COM-Port und lässt sich in bestehende Anwendungen integrieren.
• Bewährter FTDI Chipsatz: Der integrierte FT232RNL Chipsatz unterstützt Baudraten von 300 bis 921.600 b/s und sorgt für eine stabile und zuverlässige Datenübertragung. Kompatibel mit Windows, Linux, macOS und Android.
• Umfangreiche Schutzfunktionen: Der integrierte isolierte DC/DC-Wandler, eine 200 mA PTC-Sicherung, ESD-Schutz sowie TVS-Dioden schützen Konverter und angeschlossene Geräte im täglichen Einsatz und tragen zu einer hohen Betriebssicherheit bei.
• Für anspruchsvolle Anwendungen entwickelt: Der Konverter unterstützt ausschließlich die RS232-Signale TX, RX und GND. Die beiden GND-Anschlüsse sind intern verbunden und bilden die galvanisch getrennte RS232-Masse. Der Betriebstemperaturbereich von -40 °C bis +85 °C ermöglicht den Einsatz auch unter anspruchsvollen Umgebungsbedingungen.

Der InLine USB zu RS232 Konverter mit Isolator verbindet moderne Computer mit USB-A-Schnittstelle mit Geräten, die weiterhin über eine serielle RS232-Schnittstelle kommunizieren. Die Verbindung erfolgt über eine 4-polige Schraubklemme und wird als virtueller COM-Port bereitgestellt. Dadurch können bestehende Anwendungen ohne Anpassungen weiter genutzt werden.

Die integrierte galvanische Trennung bis 2,5 kV verhindert eine direkte elektrische Verbindung zwischen USB- und RS232-Seite. Dadurch werden Potentialunterschiede, Masseschleifen und elektrische Störungen reduziert. Dies erhöht die Betriebssicherheit insbesondere in störungskritischen Umgebungen.

Der FTDI FT232RNL Chipsatz ermöglicht eine zuverlässige Datenübertragung mit Baudraten von 300 bis 921.600 b/s. Ergänzt wird dies durch einen integrierten isolierten DC/DC-Wandler, eine 200 mA PTC-Sicherung, ESD-Schutz sowie TVS-Dioden zum Schutz des Konverters und der angeschlossenen Geräte.

Der Konverter unterstützt ausschließlich die RS232-Signale TX, RX und GND. Die beiden GND-Anschlüsse sind intern miteinander verbunden und bilden die galvanisch getrennte RS232-Masse. Weitere RS232-Steuersignale stehen nicht zur Verfügung.

• Produkttyp: USB auf RS232 Konverter mit Isolator
• Chipsatz: FTDI FT232RNL
• Hostanschluss: USB-A
• Geräteanschluss: RS232 Schraubklemme
• Anschlussbelegung: GND, TX, RX, GND (Masse, Senden, Empfangen, zusätzliche Masse)
• Baudrate: 300 bis 921.600 b/s
• Übertragungsmodus: Punkt-zu-Punkt
• Maximale RS232-Leitungslänge: bis ca. 15 m
• Maximale USB-Kabellänge: bis ca. 5 m
• Signalisolation: ADI Magnetische Isolationstechnologie
• Isolationsspannung: bis 2,5 kV galvanische Trennung
• Versorgungsisolation: integrierter isolierter DC/DC-Wandler
• USB-Schutz: 200 mA PTC-Sicherung, ESD-Schutz
• RS232-Schutz: TVS-Diode, Schutzdioden
• Statusanzeigen: PWR, TXD, RXD (Betrieb, Senden, Empfangen)
• Unterstützte Betriebssysteme: Windows 7 / 8 / 8.1 / 10 / 11, Linux, macOS, Android
• Betriebstemperatur: -40 °C bis +85 °C
• Luftfeuchtigkeit: 5 % bis 95 % RH, nicht kondensierend
