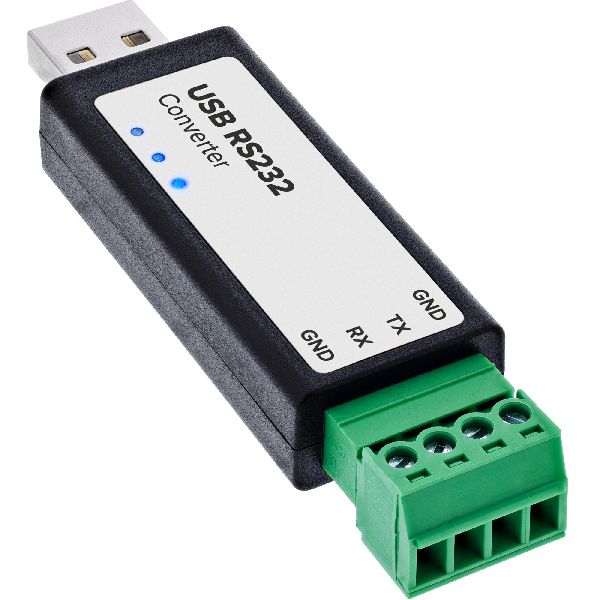

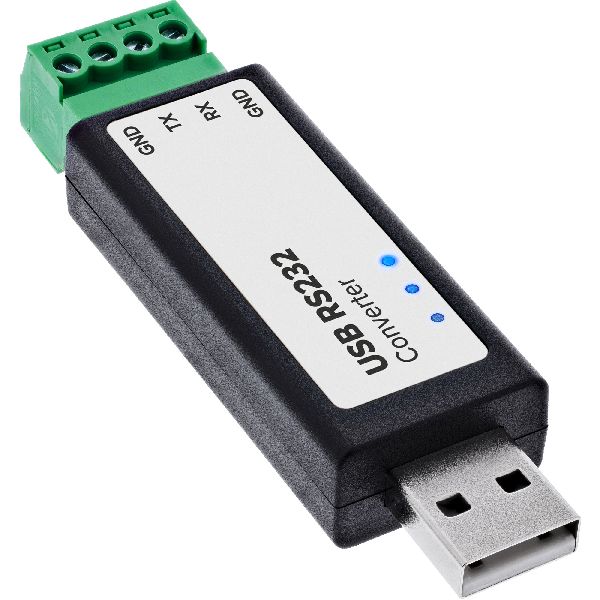

InLine® USB zu Seriell RS-232 Konverter, USB-A zu 4pol Terminal 33307A

USB-RS232-Konverter für Konfiguration, Diagnose und serielle Datenübertragung

• Zuverlässige RS232-Kommunikation: Der USB zu Seriell RS232 Konverter verbindet Computer mit USB-A-Anschluss mit Geräten über eine 4-polige Schraubklemme. Der FTDI Chipsatz ermöglicht eine stabile Datenübertragung über einen virtuellen COM-Port und unterstützt Baudraten von 300 bis 921.600 b/s.
• Einfache Verdrahtung: Die Anschlüsse GND, TX, RX und ein zusätzlicher GND-Anschluss erleichtern den Anschluss an RS232-Geräte. Die beiden GND-Anschlüsse sind intern verbunden und können zusätzlich für Masseverbindungen oder Kabelschirmungen genutzt werden.
• Hohe Kompatibilität: Unterstützt Windows 7, 8, 8.1, 10 und 11 sowie Linux, macOS und Android. Dadurch lässt sich der Konverter flexibel mit zahlreichen Systemen und vorhandener Software einsetzen.
• Sicherer Betrieb: USB-Schutz mit 200 mA PTC-Sicherung und ESD-Schutz sowie RS232-Schutz durch TVS-Diode und Schutzdioden tragen zu einem zuverlässigen Betrieb und zum Schutz der angeschlossenen Geräte bei.
• Vielseitig einsetzbar: Geeignet für Konfiguration, Diagnose, Wartung und Datenübertragung von Geräten mit RS232-Schnittstelle. Ideal für Messgeräte, Laborgeräte, Netzwerkkomponenten, Maschinensteuerungen und weitere serielle Anwendungen.

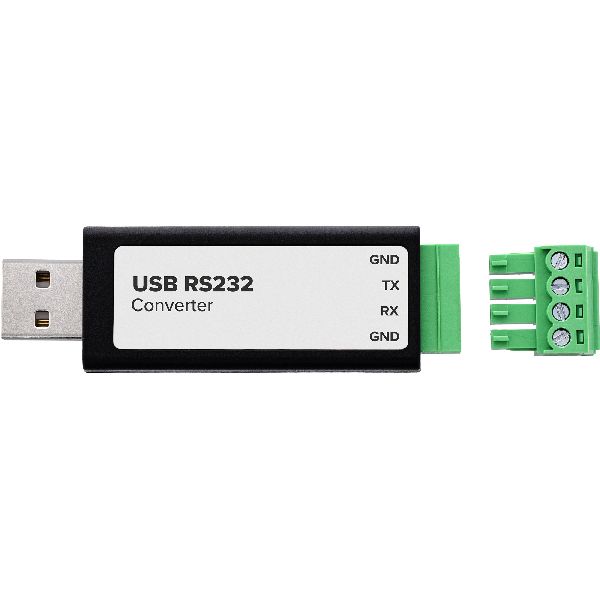

Der InLine USB zu Seriell RS232 Konverter verbindet moderne Computer mit USB-A-Anschluss mit Geräten, die weiterhin eine serielle RS232-Schnittstelle verwenden. Über die 4-polige Schraubklemme erfolgt der Anschluss der Signalleitungen GND, TX und RX. Ein zusätzlicher GND-Anschluss steht für weitere Masseverbindungen oder Kabelschirmungen zur Verfügung.

Der integrierte FTDI FT232RNL Chipsatz stellt einen virtuellen COM-Port bereit und unterstützt Baudraten von 300 bis 921.600 b/s. Dadurch kann vorhandene Software häufig ohne Anpassungen weiter genutzt werden.

Integrierte Schutzschaltungen auf der USB- und RS232-Seite unterstützen einen zuverlässigen Betrieb. Statusanzeigen für Betrieb sowie Sende- und Empfangsaktivität erleichtern die Kontrolle der Kommunikation.

Der Konverter eignet sich für die Konfiguration, Diagnose, Wartung und Datenübertragung von RS232-Geräten wie Mess- und Laborgeräten, Netzwerkkomponenten oder Maschinensteuerungen.

• Produkttyp: USB auf RS232 Konverter
• Chipsatz: FTDI FT232RNL
• Hostanschluss: USB-A
• Geräteanschluss: RS232 Schraubklemme
• Anschlussbelegung: GND, TX, RX, GND (Masse, Senden, Empfangen, zusätzliche Masse)
• Baudrate: 300 bis 921.600 b/s
• Übertragungsmodus: Punkt-zu-Punkt
• Maximale RS232-Leitungslänge: bis ca. 15 m
• Maximale USB-Kabellänge: bis ca. 5 m
• USB-Schutz: 200 mA PTC-Sicherung, ESD-Schutz
• RS232-Schutz: TVS-Diode, Schutzdioden
• Statusanzeigen: PWR, TXD, RXD (Betrieb, Senden, Empfangen)
• Unterstützte Betriebssysteme: Windows 7 / 8 / 8.1 / 10 / 11, Linux, macOS, Android
• Betriebstemperatur: -15 °C bis +70 °C
• Luftfeuchtigkeit: 5 % bis 95 % RH, nicht kondensierend
