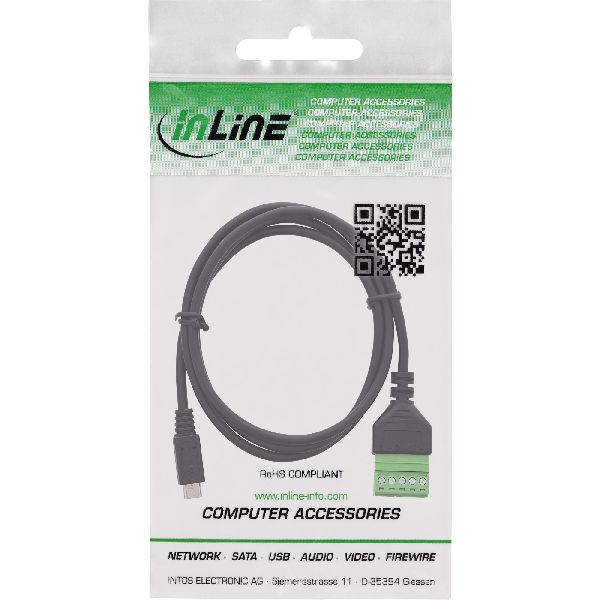

InLine® Micro USB Stecker an Terminalblock, 5-polig, mit Kabel 92504C

• Zeitersparnis bei der Installation: Schnelle Verdrahtung über Schraubklemmen für 16–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher ? 2,5 mm.
• Fest integriertes USB-Kabel für flexible Anwendungen: Das 1 Meter lange Anschlusskabel verbindet Systeme sofort – ohne zusätzliches Zubehör oder Lötarbeiten.
• Eindeutige Klemmbelegung & sichere Kontaktierung: 5?polige Klemmen mit Druckplatte, klar beschriftet 1: –, 2: D+, 3: D–, 4: +, 5: S (Schirm) – ideal für Service, Test und Prototyping.
• Vielfältig einsetzbar in der Industrie: Zur schnellen Aufschaltung von USB?2.0?Signalen in Prüfaufbauten, Labor, Inbetriebnahmen oder der Fehlersuche – ohne Löten.
• Hohe Signalqualität: Ein Isolationswiderstand ? 10 M? bei 300 V DC und ein Nennstrom von 0,7 A pro Pin gewährleisten eine zuverlässige Signalübertragung – auch bei Dauerbelastung und im industriellen Umfeld.

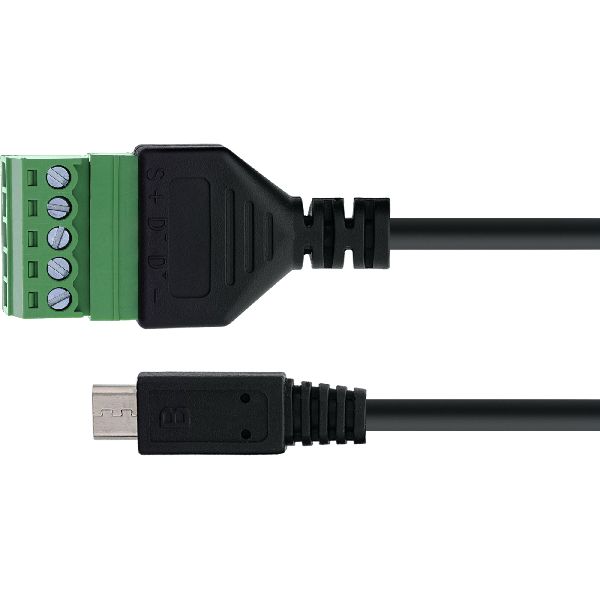

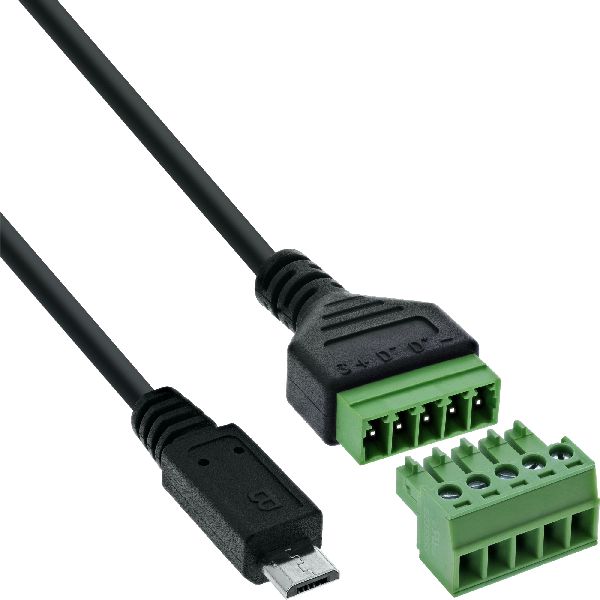

Der InLine® Micro USB 2.0 Terminalblock?Adapter mit 5?adrigem Anschlusskabel kombiniert die Vorteile einer steckfertigen USB-Verbindung mit der Flexibilität offener Signalverdrahtung. Der Micro-USB-Stecker ist direkt mit einer 5?poligen Schraubklemme verbunden – ideal für Prüfplätze, Diagnosegeräte, Embedded?Systeme oder Labore.

Die Klemmen sind klar beschriftet (1: Masse, 2: D+, 3: D–, 4: Spannung, 5: Schirm) und ermöglichen eine eindeutige und sichere Signalzuordnung. Der Anschlussbereich von 16–26 AWG wird über Druckplatten-Schraubklemmen mit 5,0 mm Rastermaß abgedeckt. Die Verdrahtung erfolgt werkzeugunterstützt mit einem Schlitzschraubendreher ? 2,5 mm.

Das integrierte Anschlusskabel (1 m) reduziert Verdrahtungsaufwand und erhöht die Mobilität – z. B. bei mobilen Prüfgeräten, Entwicklungsboards oder Maschinenanschlüssen. Eine EVA-Isolierlage schützt zusätzlich bei der Montage auf leitfähigen Flächen.

• USB?Schnittstelle: Micro USB 2.0, Stecker
• Kabellänge: ca. 1 m (PVC, fest integriert)
• Polzahl / Belegung: 5 Klemmen / 1: – / 2: D+ / 3: D– / 4: + / 5: S
• Anschlusstechnik: Schraubklemme mit Druckplatte, Raster 5,0 mm
• Anschlussbereich: 16–26 AWG
• Betätigung: Mit Schlitzschraubendreher ? 2,5 mm
• Nennstrom: 0,7 A pro Pin
• USB?Betriebsspannung (VBUS): 5 V DC
• Prüfspannung (Isolationsfestigkeit): 300 V AC / 1 Minute
• Isolationswiderstand: ? 10 M? @ 300 V DC
• Betriebstemperatur: –20 °C bis +105 °C
• Isolierlage: EVA-Isolierung auf Unterseite
• Abmessungen: Terminalblock ca. 50 × 21,2 × 18,4 mm (L × B × H)
