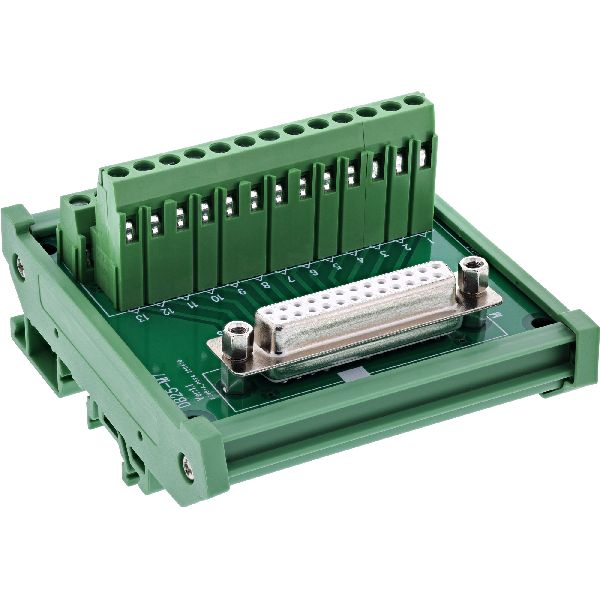

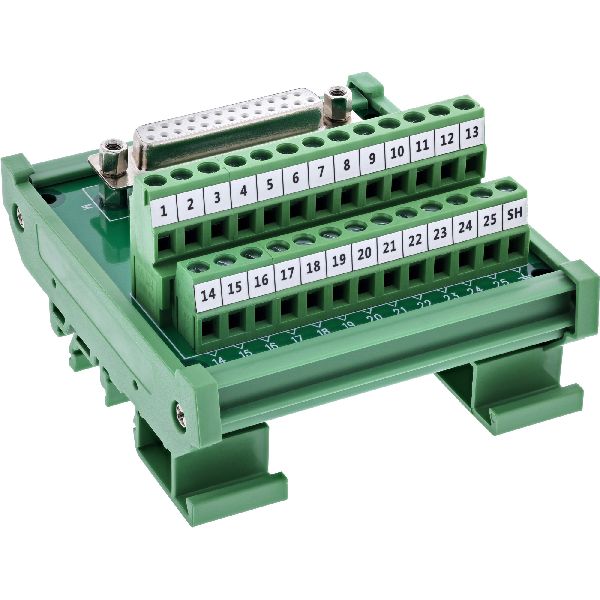

InLine® D-Sub 25 Terminalblock, Buchse, Schraubklemme, für Hutschiene 92502H

• Zeitersparnis bei der Installation: Schnelle Verdrahtung über Schraubklemmen für 18–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher ? 2,5 mm.
• Stabile Verbindung durch Schraubsicherung: Die 2-reihige D?Sub?25 Buchse ist mit einem Befestigungsgewinde (UNC #4-40) ausgestattet und ermöglicht eine sichere mechanische Fixierung mit passenden Steckern.
• Vielfältig einsetzbar in der Industrie: Ideal für strukturierte Verdrahtung im Schaltschrank, in Steuerungs- und Automatisierungssystemen oder bei Signalverteilungen.
• Hutschienenmontage für normgerechte Installation: Das integrierte DIN-Rail-Gehäuse ermöglicht die direkte Befestigung auf Tragschienen – schnell, sicher und platzsparend.
• Hohe Signalqualität: Ein Isolationswiderstand ? 10 M? bei 300 V DC und ein Nennstrom von 0,7 A pro Pin gewährleisten eine zuverlässige Signalübertragung – auch unter Dauerbelastung.

Der InLine® D?Sub 25 Terminalblock mit Buchse in 2-reihiger Ausführung wurde speziell für strukturierte Installationen auf Hutschienen entwickelt. Die Schraubklemmen mit Druckplatte ermöglichen den werkzeugunterstützten Anschluss von Einzeladern im Bereich 18–26 AWG – schnell und sicher mit einem Schlitzschraubendreher ? 2,5 mm.

Die Buchse verfügt über eine integrierte Schraubsicherung (UNC #4-40) zur sicheren Verbindung mit passenden D-Sub-Steckern. Das vormontierte DIN-Rail-Gehäuse erleichtert die Montage in Schaltschränken und auf Tragschienen. Die kompakte Bauform und die robuste Ausführung machen den Anschlussblock zur idealen Wahl für industrielle Anwendungen mit hoher Signaldichte.

• D-Sub 25 Buchse: 2-reihig, mit Befestigungsgewinde zur Steckerverriegelung (UNC #4-40)
• Anschlusstechnik: Schraubklemme mit Druckplatte
• Anschlussbereich: 18–26 AWG
• Betätigung: Mit Schlitzschraubendreher ? 2,5 mm
• Nennstrom: 0,7 A pro Pin
• Max. Betriebsspannung: 100 V zwischen zwei Signalen
• Isolationswiderstand: ? 10 M? @ 300 V DC
• Betriebstemperatur: –20 °C bis +105 °C
• Isolierlage: EVA-Isolierung auf Unterseite
• Montage: Gehäuse zur direkten Montage auf DIN-Hutschiene
• Abmessungen: ca. 87 × 79 × 51 mm (H × B × T)
