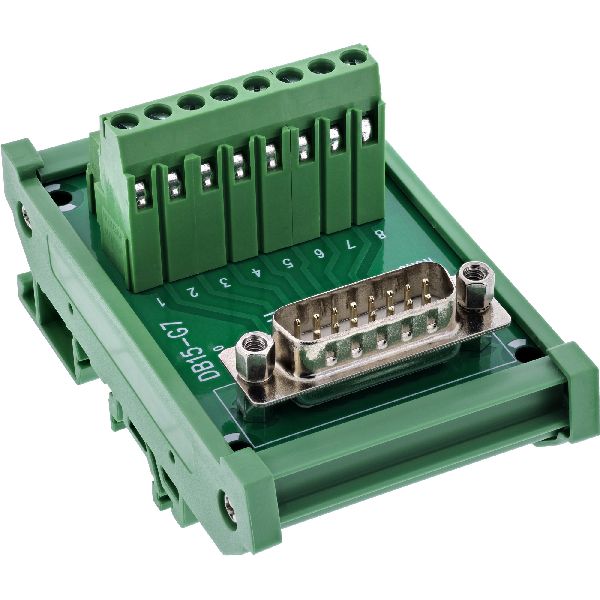

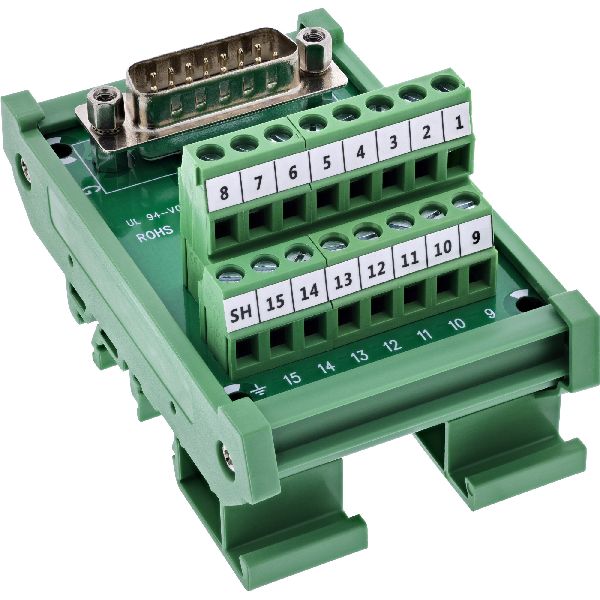

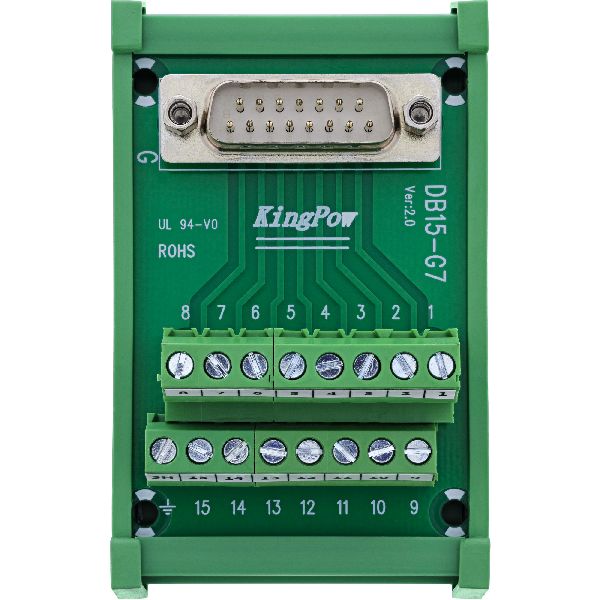

InLine® D-Sub 15 Terminalblock, Stecker, Hutschiene, Schraubklemmen 92502D

• Zeitersparnis bei der Installation: Schnelle Verdrahtung über Schraubklemmen für 16–24 AWG – werkzeugunterstützt mit Schlitzschraubendreher ? 2,5 mm.
• Stabile Verbindung durch Schraubsicherung: Der 2-reihige D?Sub?15 Stecker ist mit einem Befestigungsgewinde (UNC #4-40) ausgestattet und ermöglicht eine sichere mechanische Fixierung mit passenden Buchsen.
• Vielfältig einsetzbar in der Industrie: Ideal für serielle Steuerleitungen im Schaltschrank, in Prüfständen, Steuerungssystemen oder der Gebäudeautomatisierung.
• Hutschienenmontage für strukturierte Installationen: Das robuste DIN-Rail-Gehäuse ermöglicht die direkte Montage auf Tragschienen – normgerecht, sicher und platzsparend.
• Hohe Signalqualität: Ein Isolationswiderstand ? 10 M? bei 300 V DC und ein Nennstrom von 1,0 A pro Pin gewährleisten eine zuverlässige Signalübertragung – auch bei Dauerbelastung.

Der InLine® D?Sub 15 Terminalblock mit Stecker in 2-reihiger Ausführung eignet sich ideal für strukturierte Verdrahtungen im Schaltschrank. Über die seitlich zugänglichen Schraubklemmen mit Druckplatte lassen sich Einzeladern im Bereich 16–24 AWG schnell und sicher anschließen. Die werkzeugunterstützte Verdrahtung erfolgt mit einem Schlitzschraubendreher ? 2,5 mm.

Die integrierte Schraubsicherung (UNC #4-40) sorgt für eine sichere Verbindung mit passenden Buchsen – vibrationssicher und langlebig. Die kompakte Bauform und der vormontierte DIN-Rail-Clip ermöglichen die schnelle und normgerechte Hutschienenmontage im industriellen Umfeld.

• D-Sub 15 Stecker: 2-reihig, mit Befestigungsgewinde zur Steckerverriegelung (UNC #4-40)
• Anschlusstechnik: Schraubklemme mit Druckplatte
• Anschlussbereich: 16–24 AWG
• Betätigung: Mit Schlitzschraubendreher ? 2,5 mm
• Nennstrom: 1 A pro Pin
• Max. Betriebsspannung: 100 V zwischen zwei Signalen
• Isolationswiderstand: ? 10 M? @ 300 V DC
• Betriebstemperatur: –10 °C bis +70 °C
• Isolierlage: EVA-Isolierung auf Unterseite
• Montage: Gehäuse zur direkten Montage auf DIN-Hutschiene
• Abmessungen: ca. 87 × 53 × 34,8 mm (L × B × H)
