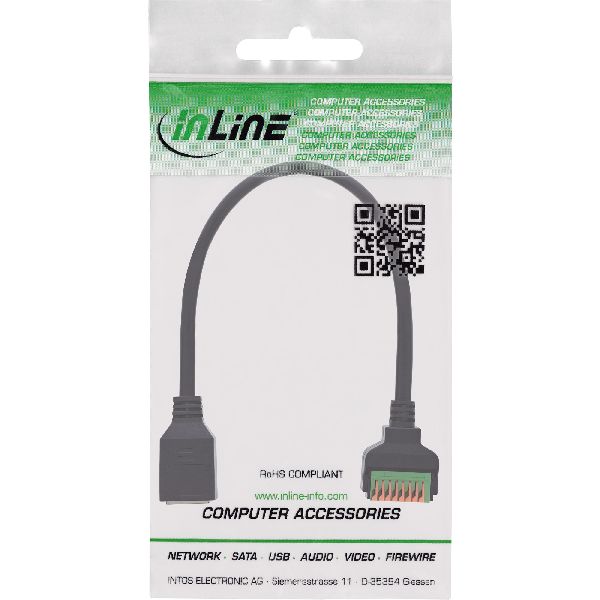

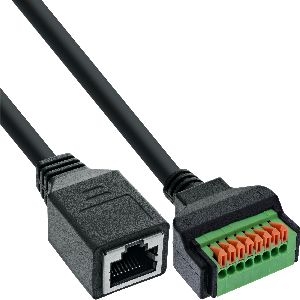

InLine® RJ45 Buchse an Push-In-Klemme, 8-polig, Cat.5e, 15cm Kabel 92505H

• Push-In-Klemme für schnelle Verdrahtung: Einzeladern (18–26 AWG) lassen sich schnell einstecken – zum Lösen genügt ein Schlitzschraubendreher ? 2,5 mm.
• Cat.5e-RJ45-Buchse mit festem 15 cm Anschlusskabel: Die geschirmte 8P8C-Buchse ist über ein fest integriertes Kabel (Länge: 15 cm) direkt an die Push-In-Klemme angebunden – für flexible Anschlüsse bei beengten Platzverhältnissen.
• Platzsparende Kabellösung für flexible Integration: Dank kompakter Bauform und angeschlossenem Kabel ist der Adapter ideal für mobile Messplätze, Embedded-Projekte oder Schaltschrankaufbauten.
• Vielseitig einsetzbar in der Industrie: Perfekt für temporäre Netzwerkanbindungen, Diagnose-Tools, Steuerungssysteme oder Prototyping – besonders geeignet bei wechselnden Testszenarien.
• Hohe Signalqualität: Ein Isolationswiderstand ? 10 M? bei 300 V DC und ein Nennstrom von 1,0 A pro Pin sorgen für zuverlässige Signalführung – auch im industriellen Dauerbetrieb.

Der InLine® RJ45 Terminalblock-Adapter mit fest integriertem 15 cm Kabel und 8-poliger Push-In-Klemme verbindet strukturierte Ethernet-Signale (Cat.5e) mit offenen Aderenden – ohne Löten oder Schrauben. Die geschirmte RJ45-Buchse (8P8C) ist über ein robustes Kabel direkt mit der Push-In-Klemme verbunden.

Die Push-In-Technik erlaubt den werkzeuglosen Anschluss von Adern im Bereich 18–26 AWG. Die Verbindung kann bei Bedarf über die farblich markierten Tasten mit einem Schlitzschraubendreher ? 2,5 mm gelöst werden. – ideal für häufige Umverdrahtungen in Test- oder Prototypenumgebungen.

Mit einer Kabellänge von ca. 15 cm und einem Außendurchmesser von ca. 6 mm (geschirmtes Rundkabel)  eignet sich der Adapter auch für enge Einbausituationen, z. B. in mobilen Prüfgeräten oder Schaltschränken. Die geschirmte Bauweise und geprüfte Qualität (Kurzschluss- und Verdrahtungstest) machen ihn zur robusten Lösung für industrielle Netzwerke und Embedded-Anwendungen.

• RJ45-Schnittstelle: Cat.5e, 8P8C Buchse (geschirmt)
• Kabellänge: 15 cm (Cat.5e, geschirmt, 4×2 Adern, 24 AWG, flexibel)
• Klemmsystem: Push-In-Klemme (Federkrafttechnik)
• Polzahl: 8 Signale (1:1 verbunden)
• Anschlussbereich: 18–26 AWG (Massiv- oder Litzenleiter mit Aderendhülse)
• Betätigung: Lösen mit Schlitzschraubendreher ? 2,5 mm
• Nennstrom: 1,0 A pro Pin
• Max. Betriebsspannung: 100 V zwischen zwei Signalen
• Isolationswiderstand: ? 10 M? @ 300 V DC
• Betriebstemperatur: –10 °C bis +70 °C
• Isolierlage: EVA-Isolierung auf Unterseite
• Abmessungen ohne Kabel: ca. 43 × 33 × 20 mm (L × B × H)
