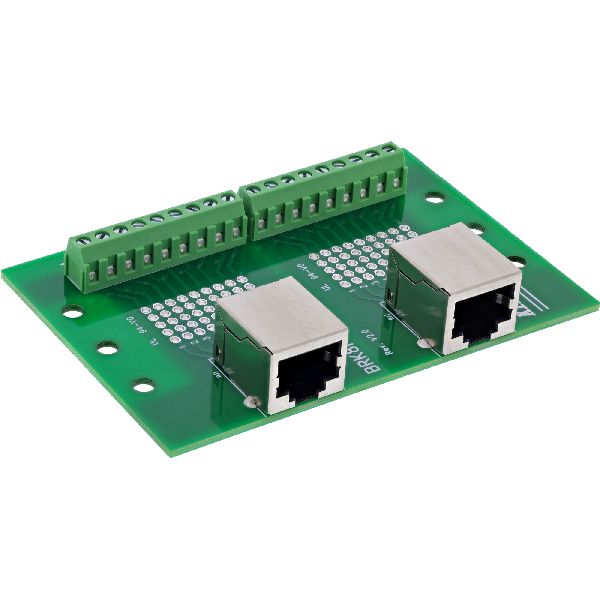

InLine® Terminalblock, 2x RJ45 Buchse, gerade, für Hutschiene 92505C

• Zeitersparnis bei der Installation: Zwei Schraubklemmleisten für je 8 Adern plus Schirm ermöglichen eine schnelle, verlötfreie Verdrahtung – werkzeugunterstützt mit Schlitzschraubendreher ? 2,5 mm, geeignet für 16–26 AWG.
• Doppelte RJ45-Schnittstelle mit separater Signalführung Die beiden standardisierten RJ45-Buchsen (8P8C) in gerader Ausführung sind unabhängig angebunden – ideal für parallele Leitungsführung, Redundanzlösungen oder Testzwecke.

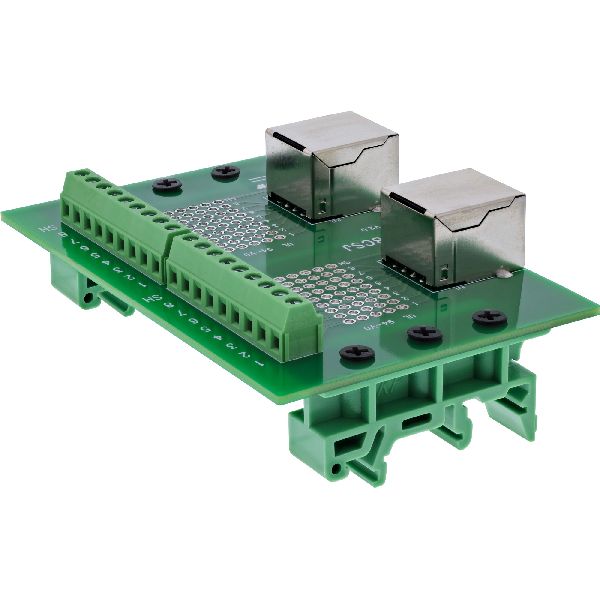

• Hutschienenmontage für geordnete Systemintegration: Robustes Gehäuse mit vormontiertem DIN-Rail-Clip – ideal für strukturierte Netzwerk- und Steuerverkabelung im Schaltschrank.
• Vielseitig einsetzbar in der Industrie: Geeignet für Ethernet-Signalverteilung, Maschinenkommunikation, Embedded-Projekte oder Netzwerkdiagnose in Testumgebungen.
• Hohe Signalqualität: Ein Isolationswiderstand ? 10 M? bei 300 V DC und ein Nennstrom von 1,0 A pro Pin gewährleisten eine zuverlässige und sichere Datenübertragung - auch bei Dauerbelastung im industriellen Umfeld.

Der InLine® Terminalblock mit zwei RJ45-Buchsen (8P8C, gerade Ausführung) und separater Klemmenzuordnung wurde für strukturierte Netzwerkverbindungen im Schaltschrank, Prüfumfeld oder Embedded-System entwickelt.

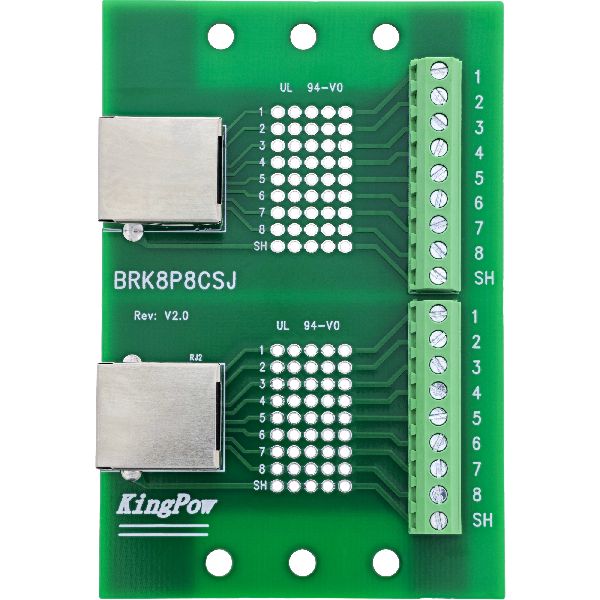

Beide Buchsen sind vollständig unabhängig an je eine Schraubklemmleiste mit 9 Anschlüssen (8 Signale + Schirm) angebunden – ideal für parallele Signalführung, Redundanzlösungen oder vergleichende Messungen.

Die Klemmleisten (Rastermaß 5,0 mm) unterstützen Einzeladern im Bereich 16–26 AWG und lassen sich werkzeugunterstützt mit einem Schlitzschraubendreher ? 2,5 mm verdrahten.
Durch den vormontierten DIN-Rail-Clip ist das Modul sofort bereit zur normgerechten Integration in gängige Tragschienensysteme.

Die robuste Ausführung, durchdachte Signalführung und geprüfte Kurzschluss- sowie Fehlverdrahtungssicherheit machen den Adapter zur idealen Wahl für anspruchsvolle industrielle Ethernet-Anwendungen.

• RJ45-Schnittstelle: 2x 8P8C Buchse (gerade Ausführung)
• Schraubklemmleiste: 2x 9 Klemmen (8 Signale + Schirm), Rastermaß 5,0 mm, mit Druckplatte
• Anschlussbereich: 16–26 AWG
• Betätigung: Mit Schlitzschraubendreher ? 2,5 mm
• Nennstrom: 1,0 A pro Pin
• Max. Betriebsspannung: 100 V zwischen zwei Signalen
• Isolationswiderstand: ? 10 M? @ 300 V DC
• Betriebstemperatur: –20 °C bis +70 °C
• Isolierlage: EVA-Isolierung auf Unterseite
• Montage: Für DIN-Hutschiene vorbereitet
• Abmessungen: ca. 60,45 × 89,7 × 43,0 mm (B × H × T)
