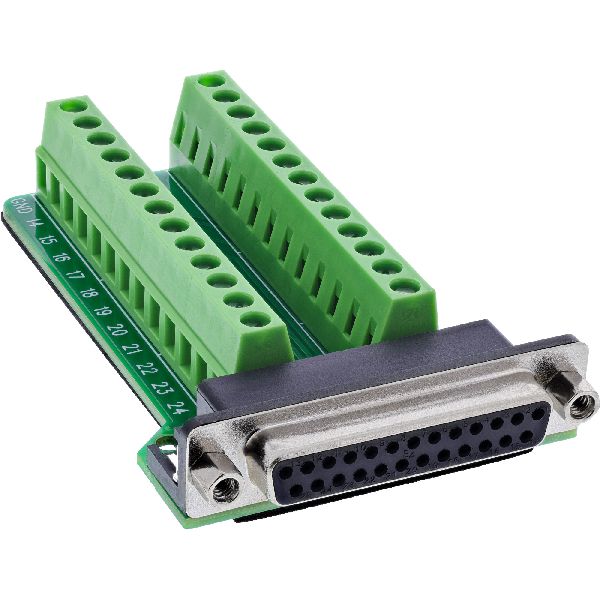

InLine® D-Sub 25 Terminalblock, Buchse, 2-reihig, Schraubklemme 92502E

• Zeitersparnis bei der Installation: Schnelle Verdrahtung über Schraubklemmen für 18–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher ? 2,5 mm.
• Stabile Verbindung durch Schraubsicherung: Die 2-reihige D?Sub?25 Buchse ist mit einem Befestigungsgewinde (UNC #4-40) ausgestattet und ermöglicht eine sichere mechanische Fixierung mit passenden Steckern.
• Vielfältig einsetzbar in der Industrie: Ideal für serielle Steuerleitungen in Maschinenbau, Automatisierung, Prüfstände oder Signalverteilung.
• Kompakte Bauform: Mit ca. 86,5 × 53,3 × 18 mm lässt sich der Terminalblock auch bei hoher Polzahl platzsparend in bestehende Installationen integrieren.
• Hohe Signalqualität: Ein Isolationswiderstand ? 10 M? bei 300 V DC und ein Nennstrom von 0,7 A pro Pin gewährleisten eine zuverlässige Signalübertragung – auch bei Dauerbelastung.

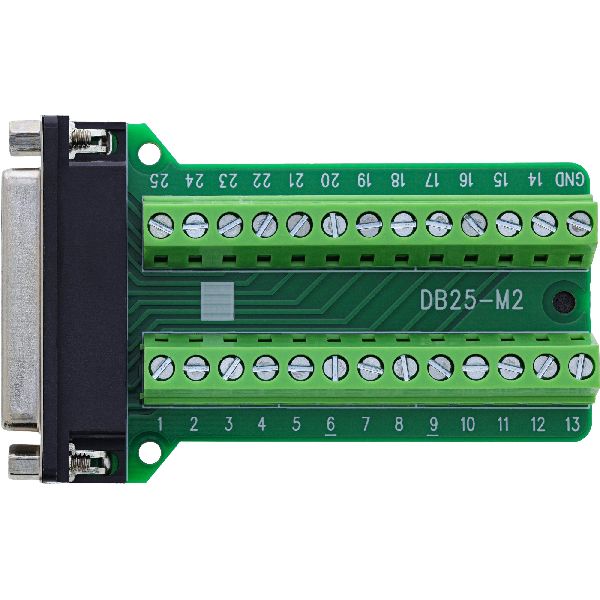

Der InLine® D?Sub 25 Terminalblock mit Buchse in 2-reihiger Ausführung ermöglicht die strukturierte Verdrahtung von bis zu 25 seriellen Signalen über Schraubklemmen mit Druckplatte. Einzeladern im Bereich 18–26 AWG lassen sich sicher und schnell anschließen – ganz ohne Löten. Die Betätigung erfolgt werkzeugunterstützt mit einem Schlitzschraubendreher ? 2,5 mm.

Dank integrierter Schraubsicherung (UNC #4-40) lässt sich die Buchse stabil mit passenden Steckverbindern verschrauben – vibrationssicher und langlebig. Die flache und kompakte Bauform eignet sich für industrielle Anwendungen mit hoher Signaldichte bei begrenztem Platzangebot.

• D-Sub 25 Buchse: 2-reihig, mit Befestigungsgewinde zur Steckerverriegelung (UNC #4-40)
• Anschlusstechnik: Schraubklemme mit Druckplatte
• Anschlussbereich: 18–26 AWG
• Betätigung: Mit Schlitzschraubendreher ? 2,5 mm
• Nennstrom: 0,7 A pro Pin
• Max. Betriebsspannung: 100 V zwischen zwei Signalen
• Isolationswiderstand: ? 10 M? @ 300 V DC
• Betriebstemperatur: –20 °C bis +105 °C
• Isolierlage: EVA-Isolierung auf Unterseite
• Abmessungen: ca. 86,5 × 53,3 × 18 mm (L × B × H)
