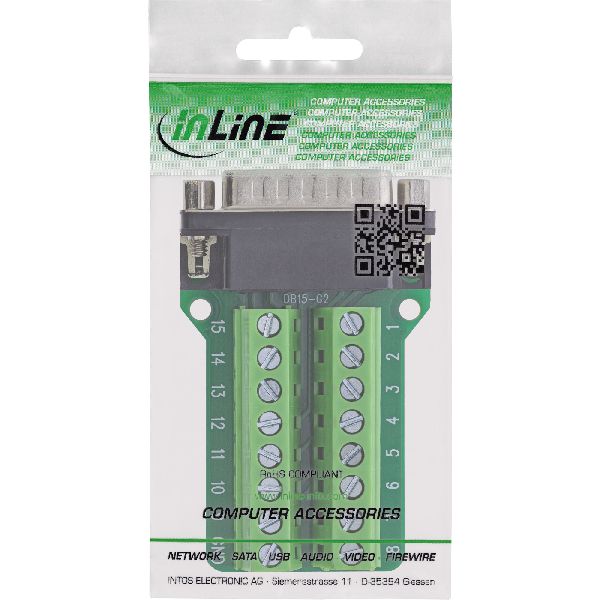

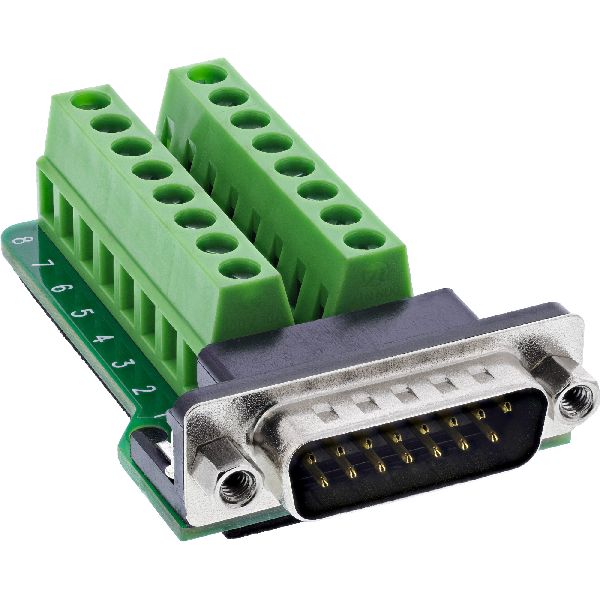

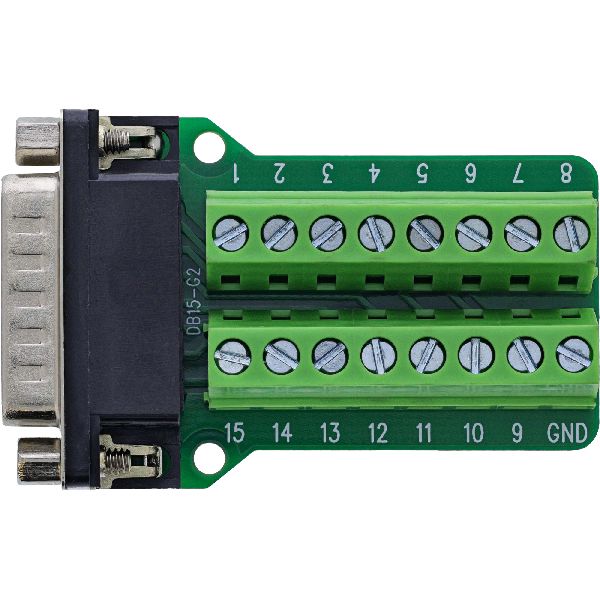

InLine® D-Sub 15 Terminalblock, Stecker, 2-reihig, Schraubklemme 92502B

• Zeitersparnis bei der Installation: Schnelle Verdrahtung über Schraubklemmen für 18–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher ? 2,5 mm.
• Stabile Verbindung durch Schraubsicherung: Der 2-reihige D?Sub?15 Stecker ist mit einem Befestigungsgewinde (UNC #4-40) ausgestattet und ermöglicht eine sichere mechanische Fixierung mit passenden Buchsen.
• Vielfältig einsetzbar in der Industrie: Ideal für serielle Steuerleitungen in der Automatisierung, im Maschinenbau, bei Prüfplätzen oder in der Signalverteilung.
• Kompakte Bauform: Mit ca. 62,5 × 31 × 16 mm lässt sich der Terminalblock platzsparend in bestehende Installationen integrieren – auch bei hoher Kontaktdichte.
• Hohe Signalqualität: Ein Isolationswiderstand ? 10 M? bei 300 V DC und ein Nennstrom von 0,7 A pro Pin gewährleisten eine zuverlässige Signalübertragung.

Der InLine® D?Sub 15 Terminalblock mit Stecker in 2-reihiger Ausführung eignet sich ideal zur Verdrahtung serieller Signale zwischen Steuerungskomponenten oder bei temporären Verbindungen im Schaltschrank. Die Schraubklemmen mit Druckplatte ermöglichen den Anschluss von Einzeladern im Bereich 18–26 AWG – ganz ohne Löten. Die werkzeugunterstützte Betätigung erfolgt mit einem Schlitzschraubendreher ? 2,5 mm.

Die integrierte Schraubsicherung (UNC #4-40) sorgt für eine stabile, vibrationssichere Verbindung zu passenden Buchsen. Durch die kompakte Bauform ist das Modul besonders für industrielle Anwendungen mit beengten Platzverhältnissen geeignet.

• D-Sub 15 Stecker: 2-reihig, mit Befestigungsgewinde zur Steckerverriegelung (UNC #4-40)
• Anschlusstechnik: Schraubklemme mit Druckplatte
• Anschlussbereich: 18–26 AWG
• Betätigung: Mit Schlitzschraubendreher ? 2,5 mm
• Nennstrom: 0,7 A pro Pin
• Max. Betriebsspannung: 100 V zwischen zwei Signalen
• Isolationswiderstand: ? 10 M? @ 300 V DC
• Betriebstemperatur: –20 °C bis +105 °C
• Isolierlage: EVA-Isolierung auf Unterseite
• Abmessungen: ca. 62,5 × 31 × 16 mm (L × B × H)
