InLine® D-Sub 9 Terminalblock, Buchse/Stecker, Schraubklemme, Hutschiene 92501M

• Zeitersparnis bei der Installation: Schnelle Verdrahtung über Schraubklemmen für 14–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher ? 2,5 mm.
• Doppelte Schnittstelle für flexible Verbindung: Ausgestattet mit einer D?Sub?9 Buchse und einem D?Sub?9 Stecker – ideal für serielle Verbindungen in beide Richtungen oder als Schnittstellenweiche.
• Vielfältig einsetzbar in der Industrie: Geeignet für strukturierte Installationen im Schaltschrank, Maschinensteuerung, Prüfaufbauten und mobile Serviceanwendungen.
• Hutschienenmontage für strukturierte Installationen: Das integrierte DIN-Rail-Gehäuse erlaubt die direkte Montage auf Tragschienen – platzsparend, robust und werkstauglich.
• Hohe Signalqualität: Ein Isolationswiderstand ? 10 M? bei 300 V DC und ein Nennstrom von 0,8 A pro Pin gewährleisten eine zuverlässige Signalübertragung – auch unter Dauerbelastung.

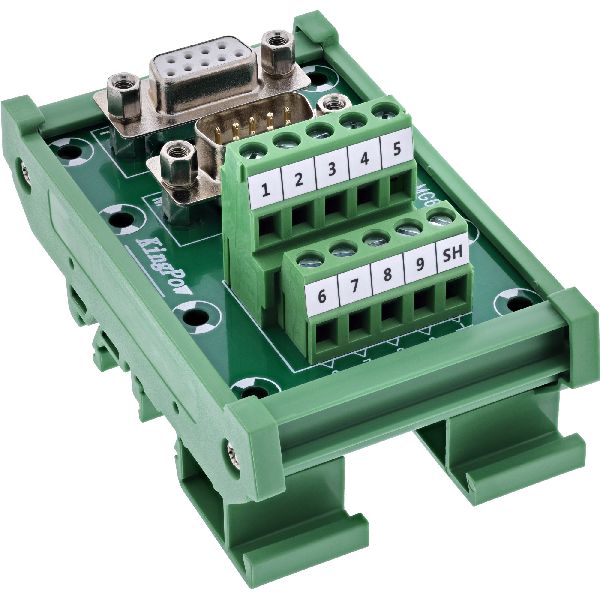

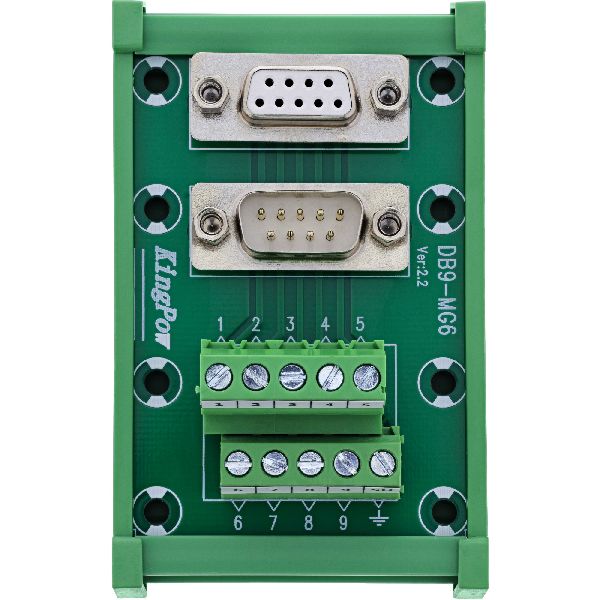

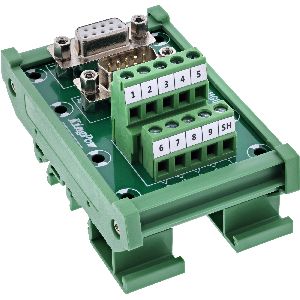

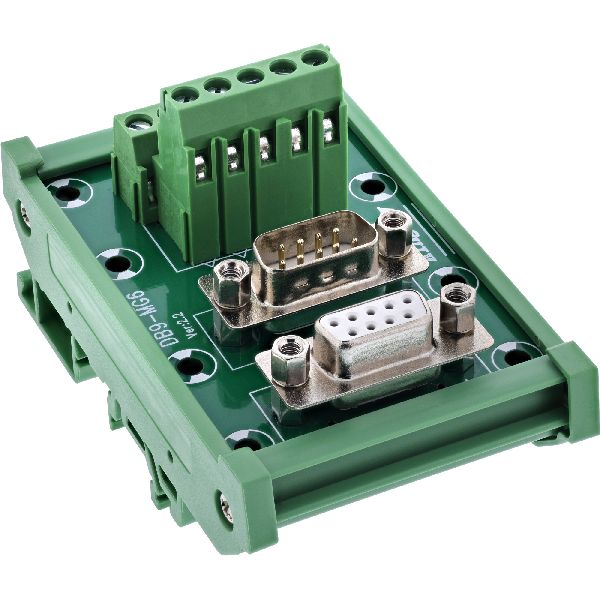

Der InLine® D?Sub 9 Terminalblock mit kombinierter Buchse- und Stecker-Ausführung ermöglicht eine flexible und strukturierte Verdrahtung serieller Schnittstellen innerhalb eines einzigen Moduls. Durch die doppelte D?Sub-Schnittstelle (male & female) eignet sich das Produkt ideal als Übergabe- oder Verbindungsstelle zwischen zwei Geräten.

Die seitlich zugänglichen Schraubklemmen mit Druckplatte unterstützen einen Anschlussbereich von 14–26 AWG und ermöglichen eine schnelle, sichere Verdrahtung mit einem Schlitzschraubendreher ? 2,5 mm. Der vormontierte DIN-Rail-Clip erlaubt die direkte Befestigung auf Standard-Hutschienen – ideal für professionelle Steuerungs- und Prüfaufbauten.

• D-Sub 9 Schnittstellen: 1× Buchse, 1× Stecker, mit Befestigungsgewinden (UNC #4-40)
• Anschlusstechnik: Schraubklemme mit Druckplatte
• Anschlussbereich: 14–26 AWG
• Betätigung: Mit Schlitzschraubendreher ? 2,5 mm
• Nennstrom: 0,8 A pro Pin
• Max. Betriebsspannung: 100 V zwischen zwei Signalen
• Isolationswiderstand: ? 10 M? @ 300 V DC
• Betriebstemperatur: –20 °C bis +70 °C
• Isolierlage: EVA-Isolierung auf Unterseite
• Montage: Gehäuse zur direkten Montage auf DIN-Hutschiene
• Abmessungen: ca. 87 × 53 × 34,8 mm (L x B x H)
