InLine® D-Sub 9 Terminalblock, Buchse, Schraubklemme, Hutschiene 92501K

• Zeitersparnis bei der Installation: Schnelle Verdrahtung über Schraubklemmen für 14–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher ? 2,5 mm.
• Stabile Verbindung durch Befestigungsgewinde: Die D?Sub?9 Buchse ist mit einem Befestigungsgewinde (UNC #4-40) zur Steckerverriegelung ausgestattet und gewährleistet eine sichere Verbindung zu passenden Steckern.
• Vielfältig einsetzbar in der Industrie: Ideal für den Schaltschrankbau, Maschinensteuerung, Automatisierung sowie Service- und Diagnoseumgebungen.
• Hutschienenmontage für strukturierte Installationen: Der integrierte DIN-Rail-Clip ermöglicht die direkte Befestigung im Schaltschrank – platzsparend und normgerecht.
• Hohe Signalqualität: Ein Isolationswiderstand ? 10 M? bei 300 V DC und ein Nennstrom von 0,8 A pro Pin sorgen für eine zuverlässige Signalübertragung im professionellen Einsatz.

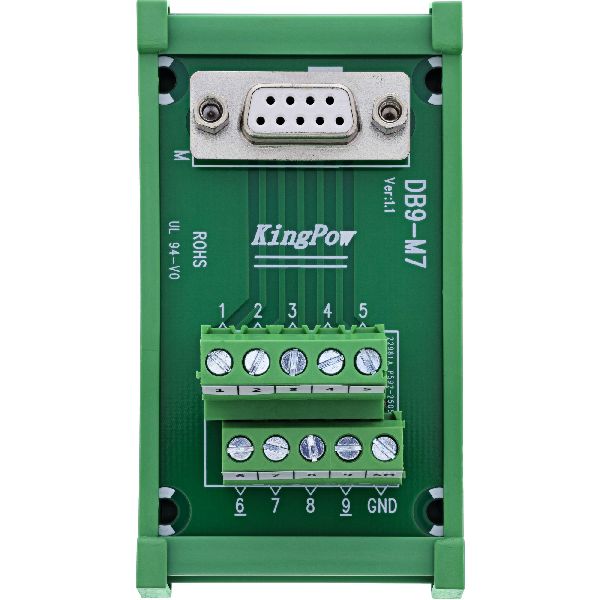

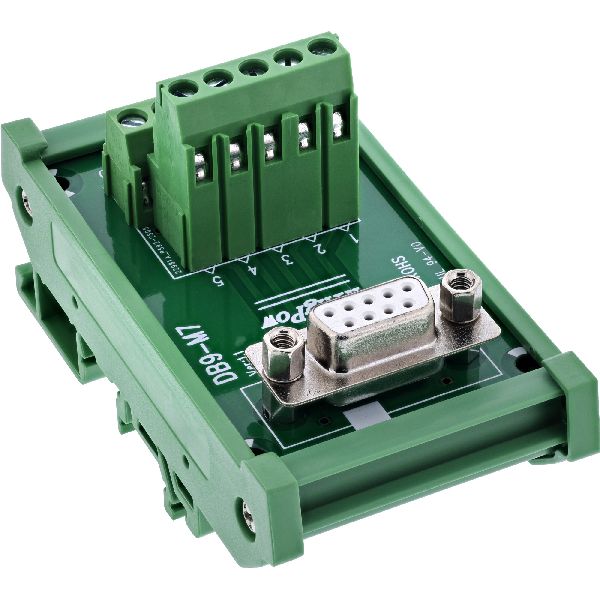

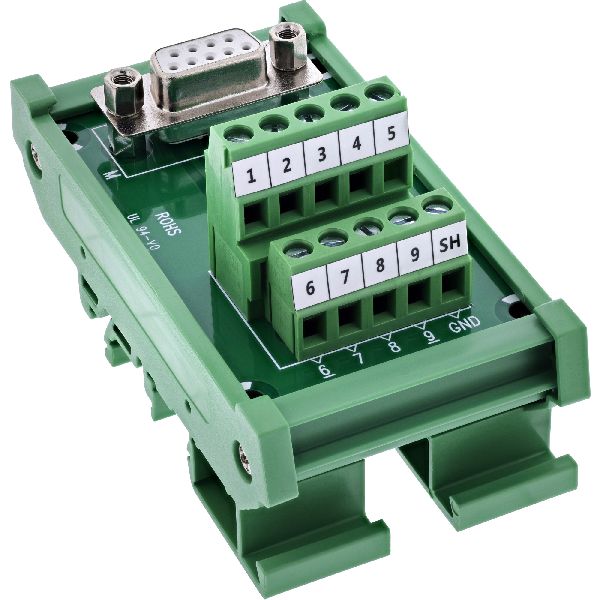

Der InLine® D?Sub 9 Terminalblock mit Buchse wurde speziell für strukturierte Installationen im Schaltschrank oder auf DIN-Hutschienen entwickelt. Die seitlich zugänglichen Schraubklemmen mit Druckplattenaufnahme ermöglichen eine schnelle Verdrahtung von Einzeladern im Bereich 14–26 AWG, ganz ohne Löten. Die Montage erfolgt werkzeugunterstützt mit einem Schlitzschraubendreher ? 2,5 mm.

Dank Befestigungsgewinde (UNC #4-40) lässt sich die Buchse mechanisch sicher mit passenden Steckverbindern verschrauben. Die Gehäuseform mit integriertem Hutschienenclip erlaubt eine schnelle Montage auf DIN-Schienen. Die EVA-Isolierlage auf der Unterseite schützt zusätzlich bei der Montage auf leitfähigen Oberflächen.

• D-Sub 9 Buchse: Breakout-Design, mit Befestigungsgewinde zur Steckerverriegelung (UNC #4-40)
• Anschlusstechnik: Schraubklemme mit Druckplatte
• Anschlussbereich: 14–26 AWG
• Betätigung: Mit Schlitzschraubendreher ? 2,5 mm
• Nennstrom: 0,8 A pro Pin
• Max. Betriebsspannung: 100 V zwischen zwei Signalen
• Isolationswiderstand: ? 10 M? @ 300 V DC
• Betriebstemperatur: –10 °C bis +70 °C
• Isolierlage: EVA-Isolierung auf Unterseite
• Montage: Gehäuse zur direkten Montage auf DIN-Hutschiene
• Abmessungen: ca. 87 × 46 × 34,8 mm (L × B × H)
