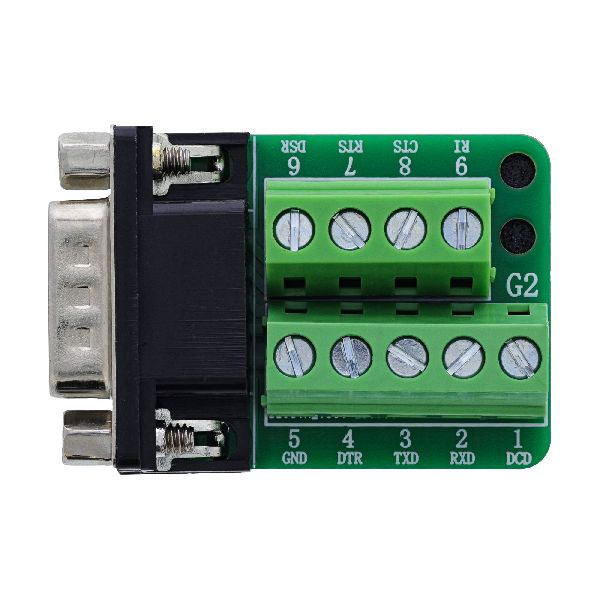

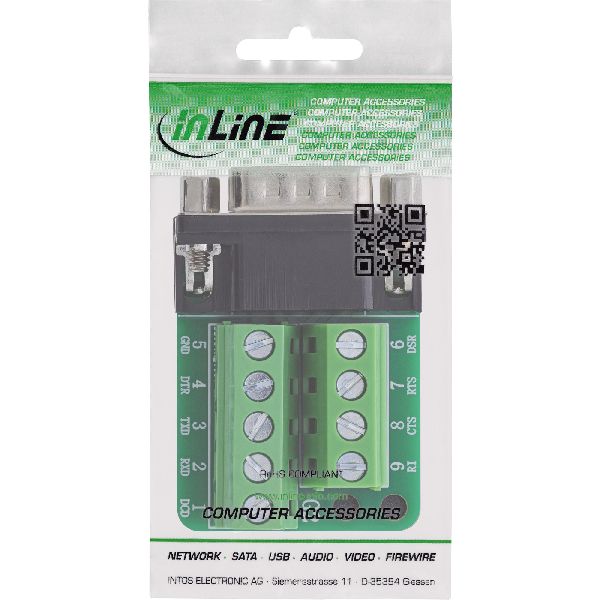

InLine® Terminalblock D-Sub 9 Stecker, 2-reihig, Schraubklemme 92501F

• Zeitersparnis bei der Installation: Schnelle Verdrahtung über Schraubklemmen für 12–22 AWG – werkzeugunterstützt mit Schlitzschraubendreher ? 2,5 mm.
• Stabile Verbindung durch Schraubsicherung: Der D?Sub?9 Stecker ist mit einer integrierten Schraubsicherung ausgestattet und gewährleistet eine sichere mechanische Verbindung zur passenden Buchse – auch bei Vibration oder Bewegung.
• Vielfältig einsetzbar in der Industrie: Ideal für Automatisierung, Maschinen- und Anlagenbau, Schaltschrankinstallationen sowie mobile Test- und Serviceanwendungen.
• Kompakte, 2-reihige Bauform: Mit 45,5 × 31 × 16 mm bietet der Terminalblock eine platzsparende Anordnung – besonders in dichter Verdrahtung von Sub-D-Schnittstellen.
• Hohe Signalqualität: Ein Isolationswiderstand ? 10 M? bei 300 V DC und ein Nennstrom von 1 A pro Pin sorgen für eine zuverlässige Signalübertragung – auch bei dauerhaften Industrieeinsätzen

Der InLine® Terminalblock mit D?Sub 9 Stecker in 2-reihiger Ausführung wurde für anspruchsvolle industrielle Anwendungen entwickelt, bei denen Platzbedarf und zuverlässige Verdrahtung gleichermaßen entscheidend sind. Über die Schraubklemmen mit 5,0 mm Rastermaß lassen sich Einzeladern im Bereich von 12–22 AWG sicher anschließen. Die Montage erfolgt mit einem handelsüblichen Flachschlitzschraubendreher ? 2,5 mm.

Die Schraubsicherung des D?Sub?Steckers sorgt für eine stabile Verbindung zur Gegenbuchse – auch bei Vibration oder häufigem Umstecken. Eine EVA-Isolierlage auf der Unterseite schützt zusätzlich bei der Montage auf leitfähigen Flächen. Damit eignet sich der Anschlussblock ideal für den Schaltschrankbau, mobile Prüfaufbauten oder kompakte Geräteinstallationen.

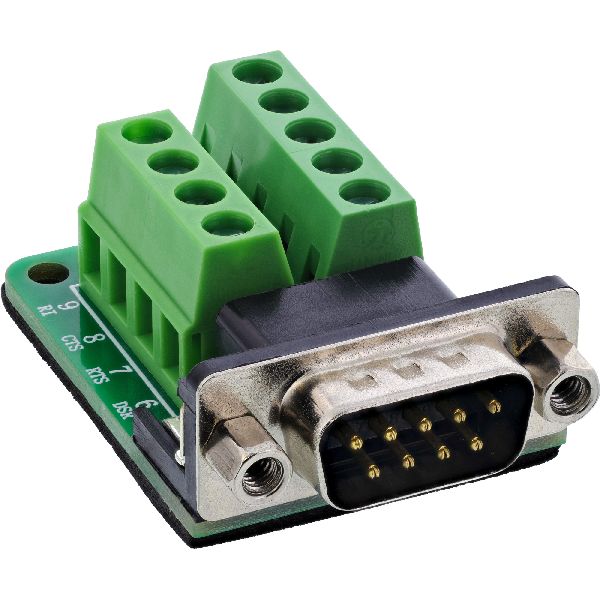

• D-Sub 9 Stecker: 2-reihig, mit integrierter Schraubsicherung
• Anschlusstechnik: Schraubklemme, Rastermaß 5,0 mm
• Anschlussbereich: 12–22 AWG
• Betätigung: Mit Schlitzschraubendreher ? 2,5 mm
• Nennstrom: 1 A pro Pin
• Max. Betriebsspannung: 100 V zwischen zwei Signalen
• Isolationswiderstand: ? 10 M? @ 300 V DC
• Betriebstemperatur: –10°C bis +70°C
• Isolierlage: EVA-Isolierung auf Unterseite
• Abmessungen: ca. 45,5 × 31 × 16 mm (L × B × H)
