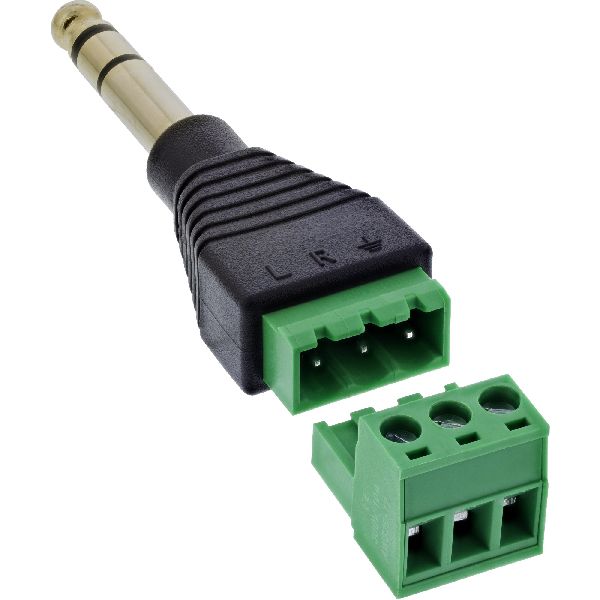

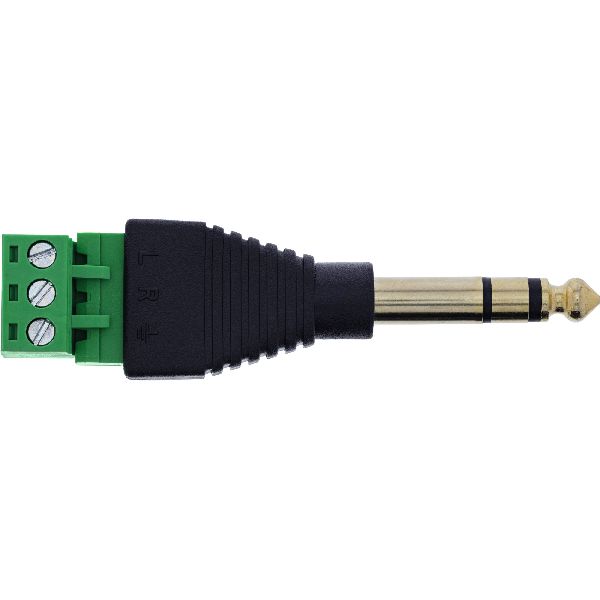

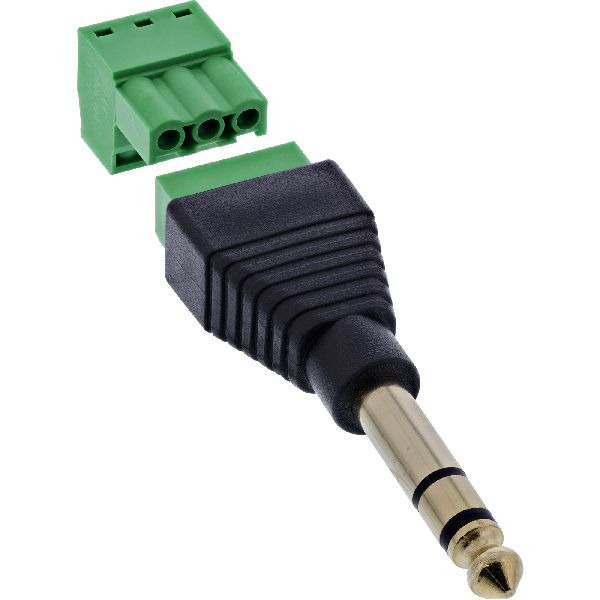

InLine® 6,35mm Klinkenstecker an Terminalblock, Stereo, 3-polig 92504L

• Zeitersparnis bei der Installation: Schnelle Verdrahtung über Schraubklemmen für 18–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher ? 2,5 mm.
• Präzise Kontaktierung von Audiosignalen: 3-poliger 6,35 mm Klinkenstecker (TRS) mit klar zugeordneten Klemmen (L, R, +) – ideal für professionelle Audio- oder Steuerleitungen im Prototyping, bei Messungen oder im Steuerungsbau.
• Seitliche Klemmleiste für platzsparenden Aufbau: Nebeneinanderliegende Klemmen im 5,0 mm Rastermaß erlauben eine kompakte Integration – z. B. in Audioverteilern, Prüfboxen oder Signalwandlern.
• Vielfältig einsetzbar in der Industrie: Zur analogen Signalverdrahtung im Labor, in Steuerungsmodulen, Audiointerfaces oder Multimedia-Applikationen mit 6,35-mm-Schnittstellen.
• Hohe Signalqualität: Ein Isolationswiderstand ? 10 M? bei 300 V DC und ein Nennstrom bis 1 A pro Pin gewährleisten zuverlässige Signalübertragung – auch im Dauerbetrieb.

Der InLine® 6,35 mm TRS-Klinkenstecker (Stereo, 3-polig) an Terminalblock bietet eine verlötfreie Lösung zur Anbindung analoger Audiosignale – z. B. bei Steuerleitungen, Testaufbauten oder Prototypen. Die Schraubklemmen mit Druckplatte sind seitlich ausgerichtet und ermöglichen eine schnelle, werkzeugunterstützte Verdrahtung im Bereich 18–26 AWG.

Die Klemmbelegung ist klar gekennzeichnet: L (Links), R (Rechts), + (gemeinsame Masse / Schirmung). Das kompakte Design eignet sich auch für Anwendungen mit geringem Platzbedarf, etwa in Rack-Systemen, Verteilern oder mobilen Testfeldern. Die EVA-Isolierlage auf der Unterseite schützt bei Montage auf leitfähigem Untergrund.

• Klinkenanschluss: 6,35 mm TRS-Klinkenstecker (3-polig, Stereo)
• Polzahl / Klemmbelegung: 3 Klemmen / L, R, +
• Anschlusstechnik: Schraubklemme mit Druckplatte, Raster 5,0 mm
• Anschlussbereich: 18–26 AWG
• Betätigung: Mit Schlitzschraubendreher ? 2,5 mm
• Nennstrom: 1,0 A pro Pin
• Max. Betriebsspannung: 70 V zwischen zwei Signalen
• Isolationswiderstand: ? 10 M? @ 300 V DC
• Max. Leiterwiderstand: 5 Ohm
• Betriebstemperatur: –10 °C bis +70 °C
• Isolierlage: EVA-Isolierung auf Unterseite
