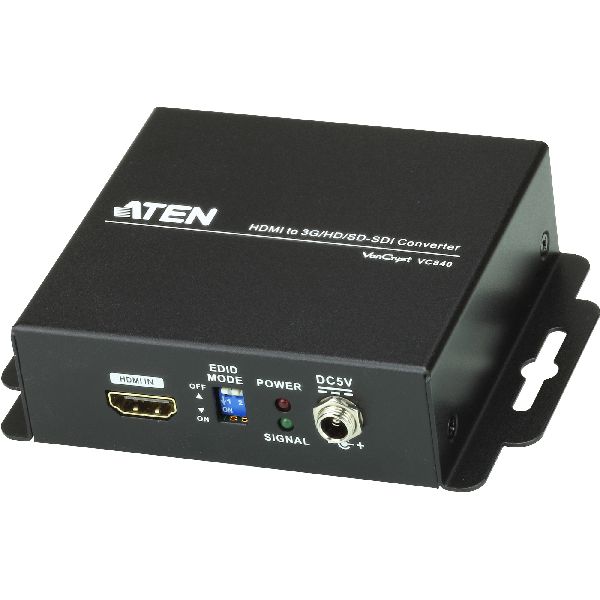

ATEN VC840 HDMI zu 3G SDI Audio-Wandler 60665B

Der HDMI-auf-3G-/HD-/SD-SDI-Konverter VC840 wandelt HD-Signale auf professionelle Weise in Echtzeit um. Die SDI- und HDMI-Signalumwandlung geschieht vollständig digital. Dadurch sind die Bild- und Tonübertragung völlig verlustfrei. Der VC840 besitzt zwei SDI-Ausgänge mit stabilisiertem Taktsignal für zwei Bildschirme. Der VC840 ist zweifellos die sicherste Art, Signale umzuwandeln, wenn Sie A/V-Inhalte anzeigen und übertragen müssen.

• Wandelt Bild und Ton eines HDMI-Eingangssignals in Echtzeit und verlustfrei in verschiedene 3G-/HD-/SD-SDI-Formate um
• Unterstützt analoge Stereo- und digitale Tonausgabe über Koaxialanschluss
• HDMI (Deep Color)
• LED-Anzeige für Stromversorgung und Signalzustand
• SDI-übertragungswege bis 90 m (3G-SDI), 150 m (HDSDI) und 300 m (SD-SDI) über RG6
• Unterstützte SDI-Formate:
  - SD-SDI (SMPTE 259M, bis 270 Mbps)
  - HD-SDI (SMPTE 292M, 296M, bis 1,485 Gbps)
  - 3G-SDI (SMPTE 424M, 425M Level A, bis 2,97 Gbps)
• Unterstütze Bildformate:
  - 525i@59,96, 625i@50
  - 720p@50/59,94/60
  - 1080i@50/59.94/60
  - 1080p@23,97/24/25/29,97/30/50/59,94/60
  - 2048 x 1080
• Unterstützt 8 Tonkanäle mit 48 kHz Abtastfrequenz

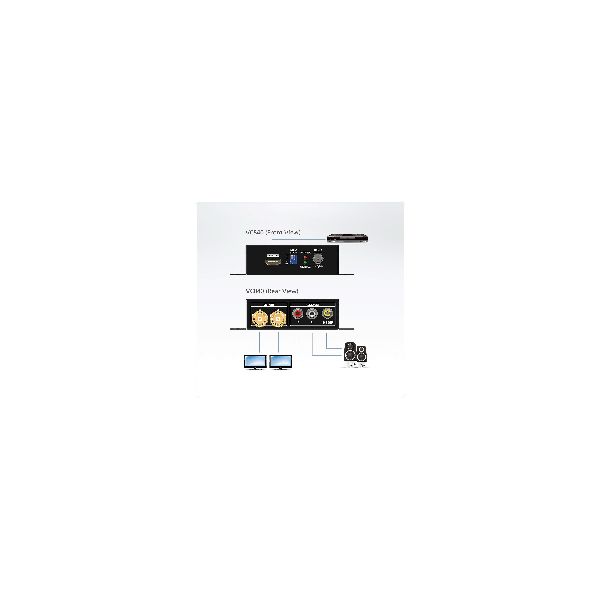

• 2 SDI-Ausgänge mit stabilisiertem Taktsignal für zwei Bildschirme.
• Automatische Erkennung des Signaltyps 3G/HD/SD-SDI
• Umtaktung von SDI-Signalen für Kaskadenschaltung zur Verlängerung der übertragungswege
• Mechanisch gesicherter Stecker für die Stromversorgung zur unterbrechungsfreien Datenübertragung
• Auswählbare EDID-Einstellungen und EDID-Lernfunktion

Lieferumfang

• 1x VC840 HDMI-auf-3G-/HD-/SD-SDI-Konverter
• 1x 0AD6-1F05-26EG Netzteil
• 1x Benutzerhandbuch

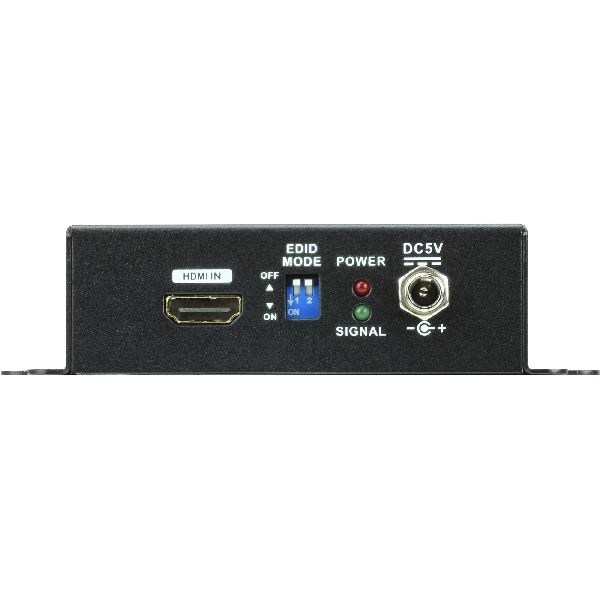

Videoeingang
Schnittstellen	1 x HDMI-Typ-A-Buchse (Schwarz)
Impedanz	100 ?

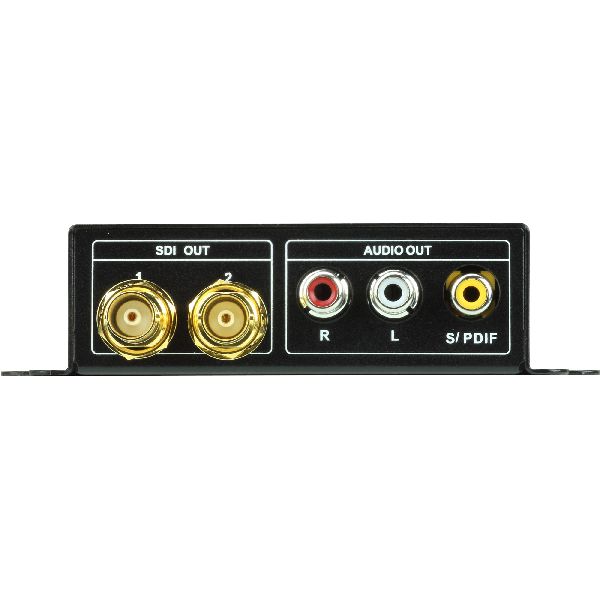

Videoausgang
Schnittstellen	2 x BNC (Golden)
Impedanz	75 ?
Video
Max. Datenrate	2,97 Gb/s
Max. Pixeltakt	148,5 MHz
Unterstützte Auflösungen	NTSC bei 59,96 Hz, PAL bei 50 Hz; 720p bei 50/59,94/60 Hz; 1080i bei 50/59,94/60 Hz; 1080p bei 23,97/24/25/29,97/30/50/59,94/60 Hz
Max. Entfernung	90 m (3G-SDI); 150 m (HD-SDI); 300 m (SD-SDI)
Audio
Ausgang	Analog: 2 x Cinch (Rot/Weiß) Digital: 1 x Cinch (Gelb)
SDI-Formate	SD-SDI (SMPTE 259M, bis 270 Mb/s) HD-SDI (SMPTE 292M, 296M, bis 1,485 Gb/s) 3G-SDI (SMPTE 424M, 425M Level A, bis 2,97 Gb/s)
EDID-Einstellungen	EDID-Modus: Lernen
Anschlüsse
Stromversorgung	1 x Gleichspannungsanschluss
Stromverbrauch	DC5V:3.225WBTU
Umgebung
Betriebstemperatur	0 – 40 °C
Aufbewahrungstemperatur	-20 - 60 ºC
Feuchtigkeit	20 – 90% relative Luftfeuchte, nicht kondensierend
Physikalische Eigenschaften
Gehäuse	Metall
Gewicht	0.29 kg ( 0.64 lb )
Abmessungen (L x B x H)	12.20 x 10.70 x 3.04 cm (4.8 x 4.21 x 1.2 in.)
Kartonposten	5 Stk.
Hinweis	Bei einigen Rack-Mount Produkten ist zu beachten, dass die üblichen Abmessungen von BxTxH in einem LxBxH-Format angegeben werden.

Zubehör:

Zuliefer-Nr.: 60665B

Zoll-Nr.: 8517620000
Herkunftsland: Taiwan
